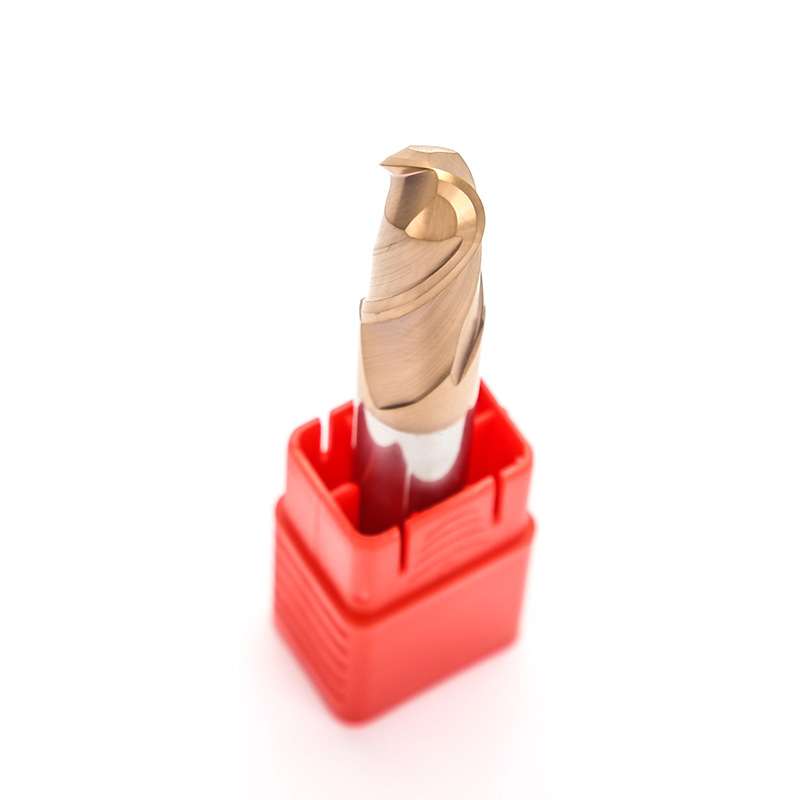

Série de fraises à bout sphérique en carbure monobloc à 2 cannelures HRC45-HRC65 pour l'acier et l'acier à moules

HRC45-HRC65 BALL NOSE END MILL SERIES
2-flute ball-nose milling for 3D contouring, mold-cavity profiling, curved-surface machining, semi-finishing and finishing in steel and mold steel.
Substrat :Fine-Grain Solid Carbide
Tool Type:Fraise à bec sphérique
End Profile:Full-Radius Ball Nose
Flûte Compte :2 Flutes
Series Range:HRC45 / HRC55 / HRC60 / HRC65
Helix Options:30° / 35° / 45°
Dia. Range:R0.5–R10 mm
Revêtement :AlTiN / TiAlN / TiSiN / AlTiSiN
Application / Material
P Carbon SteelP Alloy SteelP Tool SteelH Pre-Hardened Steel

Une qualité constante

Une géométrie constante d'une commande à l'autre.

Commandes flexibles

Petits lots et formats variés disponibles.

Assistance OEM

Marquage, étiquettes et emballages personnalisés.

Modèles standard et sur mesure

Dimensions standard et configurations sur mesure.

HRC45-HRC65 Carbide Ball Nose End Mill Overview

This 2-flute solid carbide ball nose end mill series is configured for 3D contouring, curved-surface machining, mold-cavity profiling and finishing in carbon steel, alloy steel, mold steel and selected hardened materials. The series combines micro-grain carbide substrates, application-matched coatings and full-radius ball-nose geometry to support cutting stability, wear control and consistent surface generation. HRC45, HRC55, HRC60 and HRC65 series options, multiple radius sizes, standard and extended overall lengths, and selected custom configurations are available for different machining conditions.

END PROFILEBall Nose
FLUTES2 Flutes
SERIES RANGEHRC45–HRC65
APPLICATIONSteel & Mold Steel

Product Series

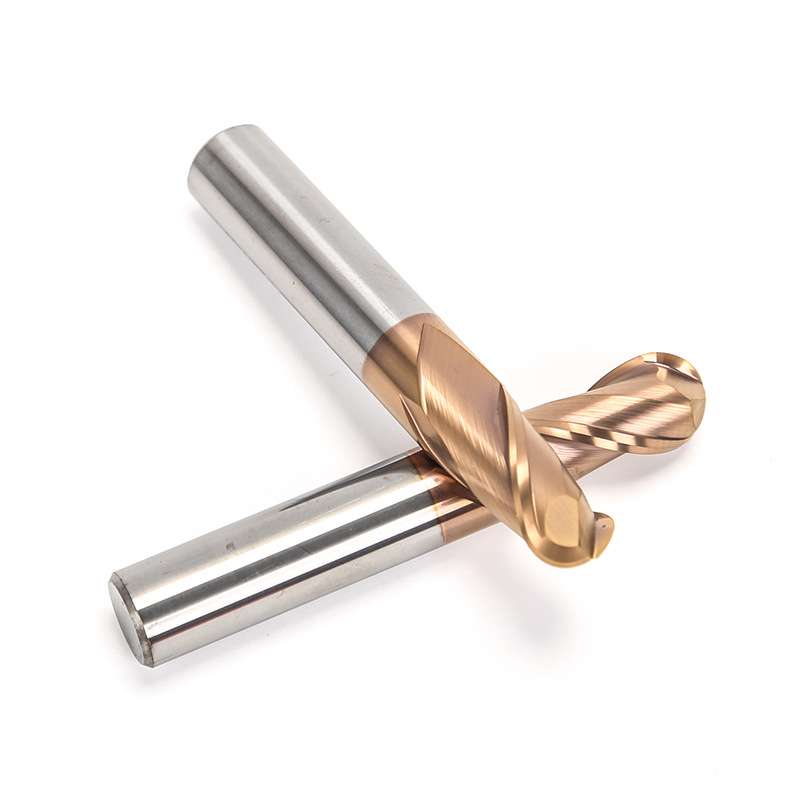

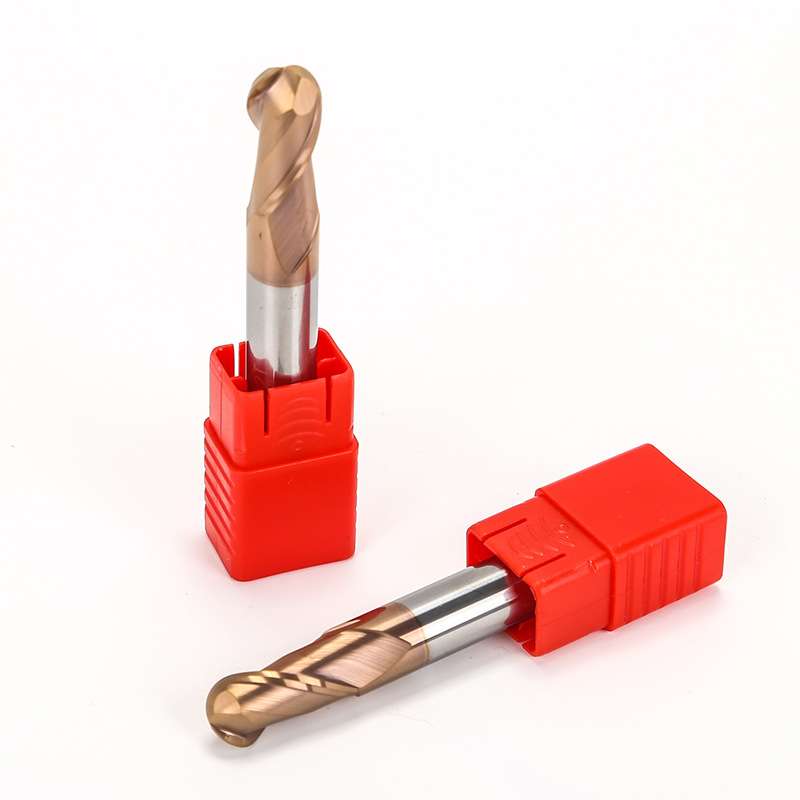

hrc55 ball nose end mill hy cutting tools HRC45-HRC65 2-Flute Solid Carbide Ball Nose End Mill Series for Steel and Mold Steel 1 hrc55 ball nose end mill 2pcs

Key Features

Full-Radius Geometry

Ball-nose geometry supports smooth toolpaths across curved, sculpted and three-dimensional surfaces.

2-Flute Chip Space

Two flutes provide chip space for controlled contour milling, profiling and selected semi-finishing operations.

Application-Matched Carbide

Micro-grain carbide grades are selected according to the steel hardness, cutting load and required edge strength.

Options de revêtement

AlTiN, TiAlN, TiSiN, AlTiSiN and other selected coatings can be matched to the application.

Recommended Applications

3D Contour Milling

Curved and freeform surfaces using controlled step-over and stable tool engagement.

Mold & Die Machining

Cavity profiles, radiused transitions and detailed mold-steel features.

Semi-Finishing

Controlled stock removal before the final surface-finishing operation.

Surface Finishing

Consistent cusp control on curved component and mold surfaces.

Application Note: HRC45–HRC65 identifies the available series positioning, not a universal machining guarantee. Confirm the exact steel grade, measured hardness, stock allowance, coating, tool diameter, holder condition and machine rigidity before selecting cutting data.

Product Details & Dimensions

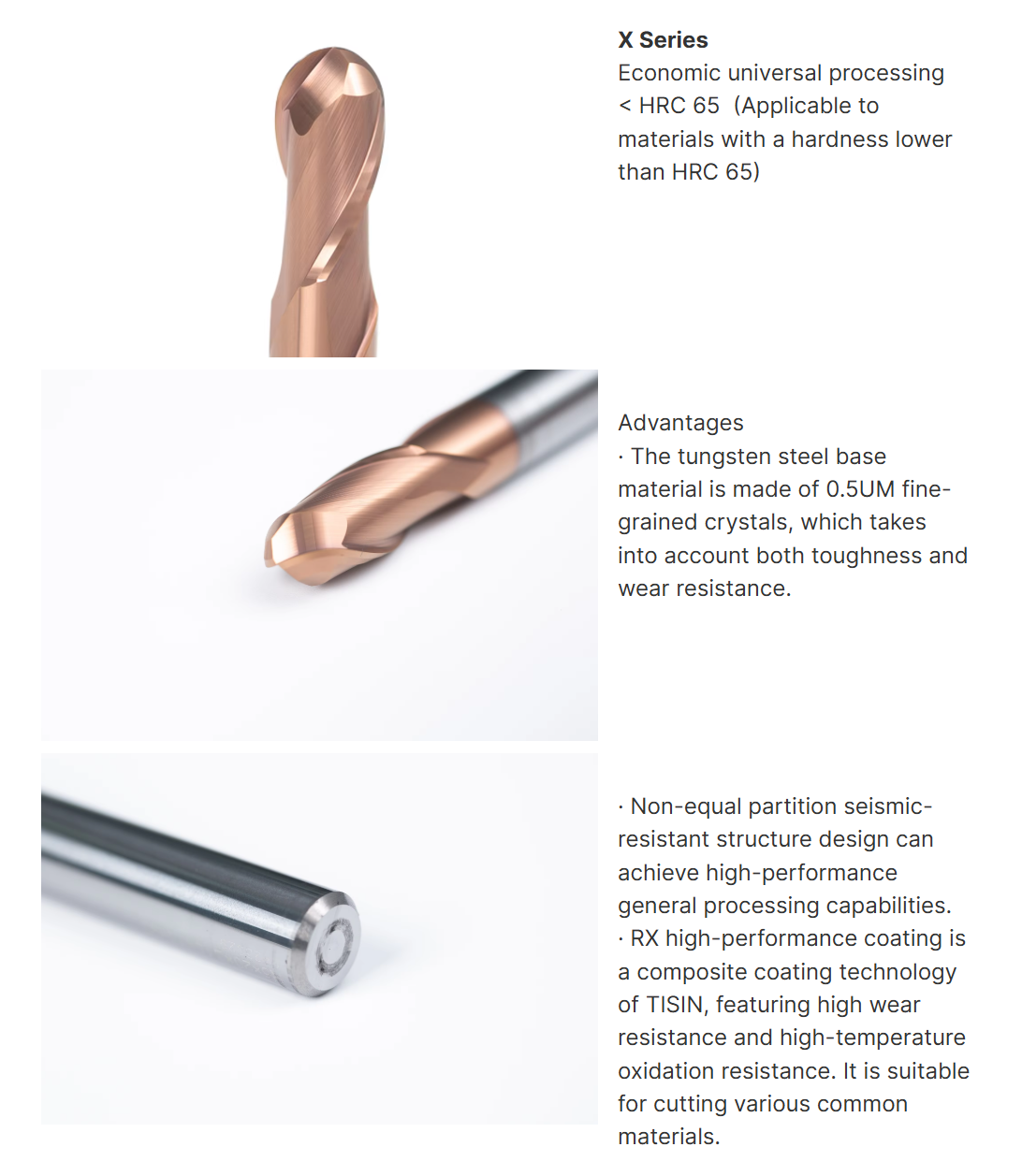

Solid carbide ball nose end mill cutting-edge details

Ball Nose End Mill Machining Video

HRC45-HRC65 2-Flute Ball Nose End Mill Product & Machining Demonstration

Specifications & Series Configuration

Reference specifications for the HRC45–HRC65 2-flute solid carbide ball nose end mill series. Final substrate, coating, dimensions and tolerances should be confirmed by selected model, workpiece grade and machining conditions.

PARAMÈTRE CONFIGURATION DE RÉFÉRENCE
Type d'outil Standard 2-flute solid carbide ball nose end mill
Substrate Micro-grain solid carbide selected by series and application
Series Options HRC45 / HRC55 / HRC60 / HRC65
End Profile Full-radius ball nose
Nombre de flûtes 2 flûtes
Radius Range R0.5–R10 in the supplied reference size table
Diamètre de la tige 3–20 mm in the supplied reference size table; custom dimensions subject to review
Longueur totale 50–150 mm in the supplied reference size table; selected extended lengths available
Helix Options 30° / 35° / 45°, selected according to series and application
Options de revêtement AlTiN, TiAlN, TiSiN, AlTiSiN, TiN or application-specific coating
Matériaux des pièces à usiner Carbon steel, alloy steel, mold steel, tool steel and selected heat-treated steel after application review
Tolérance Standard production tolerance or drawing-defined requirements; confirm by selected model

Carbide Grade Reference

SERIES GRAIN SIZE (μm) CO (%) FLEXURAL STRENGTH (N/mm²)
HRC45 0.8 10 3320
HRC55 0.6 10 4000
HRC60 0.5 12 4300
HRC65 0.4 12 4300

Coating Reference

COATING COLOR HARDNESS (HV) THICKNESS (μm) OXIDATION TEMP. (°C) FRICTION COEFFICIENT
AlTiN Noir 3300 2.5-3 900 0.3
TiAlN Violet 2800 2.5-3 900 0.3
TiSiN Bronze 3600 3 1000 0.45
AlTiSiN Bleu 4000 4 1200 0.4
TiN L'or 2500 2.5-3 600 0.4
Coating Note: These are supplied reference values. Final coating selection should be based on the workpiece grade, hardness, cutting temperature, coolant strategy and selected carbide substrate rather than coating color alone.

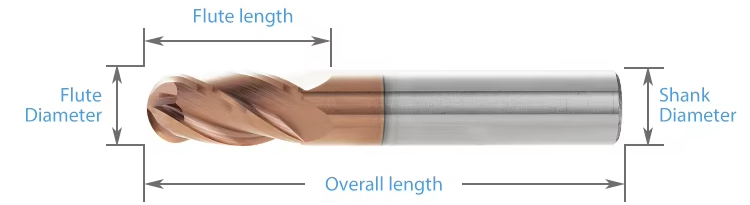

Standard Size Referenceball nose end mill dimension

Dimensions below are reproduced from the supplied product data. All dimensions are in millimeters and should be confirmed before ordering.

TYPE RADIUS / FLUTE DIA. FLUTE LENGTH SHANK DIA. OVERALL LENGTH FLUTES
R1.5°6'3''50 1.5 6 3 50 2
R1.5°6'3''75 1.5 6 3 75 2
R1.5°6'3''100 1.5 6 3 100 2
R0.5°2'4''50 0.5 2 4 50 2
R0.75°3'4''50 0.75 3 4 50 2
R1'4'4''50 1 4 4 50 2
R1.25°5'4''50 1.25 5 4 50 2
R1.5°6'4''50 1.5 6 4 50 2
R1.75°7'4''50 1.75 7 4 50 2
R2'8'4''50 2 8 4 50 2
R2'8'4''75 2 8 4 75 2
R2'8'4''100 2 8 4 100 2
R2.5°10'5''50 2.5 10 5 50 2
R2.5°10'5''75 2.5 10 5 75 2
R2.5°10'5''100 2.5 10 5 100 2
R2.5°10'6''50 2.5 10 6 50 2
R3'12'6''50 3 12 6 50 2
R3'12'6''75 3 12 6 75 2
R3'12'6''100 3 12 6 100 2
R3'12'6''150 3 12 6 150 2
R1.5°6'6''50 1.5 6 6 50 2
R3.5'14'8''60 3.5 14 8 60 2
R4'16'9''60 4 16 8 60 2
R4'16'9''75 4 16 8 75 2
R4'16'9''100 4 16 8 100 2
R4'16'9''150 4 16 8 150 2
R4.5'18'10''75 4.5 18 10 75 2
R5'20'10''75 5 20 10 75 2
R5'20'10''100 5 20 10 100 2
R5'20'10''150 5 20 10 150 2
R5.5'22'12''75 5.5 22 12 75 2
R6'24'12''75 6 24 12 75 2
R6'24'12''100 6 24 12 100 2
R6'24'12''150 6 24 12 150 2
R6.5'28'14''100 6.5 26 14 100 2
R7'28'14''80 7 28 14 80 2
R7'28'14''100 7 28 14 100 2
R7'28'14''150 7 28 14 150 2
R8'32'16''100 8 32 16 100 2
R8'32'16''150 8 32 16 150 2
R9'36'18''100 9 36 18 100 2
R9'36'18''150 9 36 18 150 2
R10'40'20''100 10 40 20 100 2
R10'40'20''150 10 40 20 150 2
Selection Note: The supplied model strings use inconsistent punctuation. Use the separate radius/flute diameter, flute length, shank diameter and overall-length columns as the dimensional reference, then confirm the final tool drawing or order code.

HRC45-HRC65 2-Flute Ball Nose End Mill Customization

Cutting diameter, ball radius, flute length, overall length, shank dimensions, helix geometry, cutting-edge preparation, coating and dimensional tolerances can be reviewed according to the steel grade, verified hardness, 3D machining operation, component geometry and required surface accuracy. HRC45, HRC55, HRC60 and HRC65 series configurations are available for different steel- and mold-machining conditions.

PARAMÈTRE CAPACITÉS DE FABRICATION
Series Selection HRC45, HRC55, HRC60 and HRC65 series configurations reviewed according to the workpiece grade, verified hardness, machining operation and cutting conditions
Cutting Diameter Standard catalog diameters and selected intermediate or non-standard dimensions manufactured according to the confirmed tool drawing
Ball Radius Standard full-radius ball-nose profiles or drawing-defined radius configurations reviewed according to the required surface geometry
Nombre de flûtes Standard 2-flute configuration providing chip space for 3D contouring, profiling, semi-finishing and finishing operations
Flute & Overall Length Standard, long-series and drawing-defined flute length, machining reach and overall-length configurations
Configuration de la tige Precision cylindrical shank with standard or drawing-defined shank diameter and clamping length
Helix Geometry Application-specific helix and flute geometry selected according to the steel hardness, chip formation, cutting load and required surface condition
Ball-Nose Geometry Full-radius cutting profile with center-edge, gash geometry and cutting-edge transition reviewed for stable 3D surface machining
Radius & Profile Accuracy Standard production accuracy or drawing-defined requirements for ball radius, profile form, cutting diameter and tool runout
Préparation des bords Cutting-edge preparation and ball-tip condition matched to the selected carbide series, steel hardness, stock allowance and cutting load
Choix du revêtement AlTiN, TiAlN, TiSiN, AlTiSiN or another application-specific coating selected according to the steel grade, hardness, cutting temperature and coolant conditions
Milling Application Geometry reviewed for 3D contour milling, mold-cavity profiling, curved-surface machining, semi-finishing and finishing operations
Tolérance dimensionnelle Drawing-defined requirements for cutting diameter, ball radius, flute length, shank diameter, overall length, runout and profile accuracy
Note d'ingénierie : Please provide the workpiece material and verified hardness, required cutting diameter, ball radius, flute length, machining operation, axial depth ap, radial engagement ae, step-over, holder type, coolant method, profile tolerance, surface-finish requirement and order quantity. Final carbide series, geometry, coating and custom dimensions are confirmed after technical review.

hy cutting tool end mill series showcase collection photo

Services OEM et de marque de distributeur

Des options de fabrication OEM et d'approvisionnement sous marque de distributeur sont proposées aux distributeurs industriels, aux marques d'outillage et aux clients ayant des commandes récurrentes. Le marquage laser, le contenu des étiquettes, l'emballage de protection et la finition du revêtement peuvent être personnalisés conformément au cahier des charges approuvé et aux exigences de la commande.

OEM laser marking custom labels coatings and packaging for solid carbide square end mills

Gravure au laser

Les logos personnalisés, les codes d'outils, les dimensions de coupe, l'identification du revêtement et les numéros de lot peuvent être marqués en fonction de la surface disponible sur la tige.

Étiquettes et emballages personnalisés

Il est possible de consulter les tubes de protection individuels, les étiquettes des produits, les détails techniques, les tubes d'emballage colorés et les emballages sous marque de distributeur.

Conditions commerciales

La quantité minimale de commande (MOQ), l'évaluation des échantillons, les essais de dimensions personnalisées, les commandes répétées et les programmes d'approvisionnement planifiés sont confirmés en fonction de la configuration choisie.

Processus technique

Un processus de contrôle structuré est mis en œuvre afin de vérifier la conformité des fraises à bout carré standard, sur mesure et de marque propre avant leur mise en production.

ÉTAPE 01

Demande de renseignements

Veuillez indiquer le matériau, la dureté, l'opération de fraisage, les dimensions, les tolérances et la quantité.

ÉTAPE 02

Ingénierie

Vérifier la géométrie de la canule, l'angle d'hélice, la préparation des bords, le revêtement, ainsi que les paramètres ap et ae.

ÉTAPE 03

Commercial

Confirmez le devis, la quantité minimale de commande (MOQ), les exigences relatives aux échantillons, le calendrier de production et les conditions de livraison.

ÉTAPE 04

Production

Rectification CNC, usinage des faces d'extrémité, préparation des arêtes, revêtement et marquage laser.

ÉTAPE 05

Contrôle qualité

Vérifiez le diamètre, la longueur de la rainure, la tige, le faux-rond, la géométrie de l'extrémité carrée et les arêtes de coupe.

Need OEM or private-label supply for this product? Découvrez nos services OEM et de marque de distributeur for custom marking, branded packaging, mixed-size orders and repeat supply.

Qualité, contrôle et livraison

Nos fraises à bout carré en carbure monobloc font l'objet d'un contrôle comprenant la vérification des matériaux, la rectification de précision, des mesures en cours de fabrication et un contrôle final. Les dimensions clés, la géométrie du bout carré, l'état des arêtes de coupe, l'aspect du revêtement et l'identification du produit sont vérifiés conformément au cahier des charges ou au plan approuvé avant l'emballage.

Controlled manufacturing and final inspection for solid carbide square end mills

Contrôle qualité en trois étapes

Des points de contrôle sont mis en place tout au long du processus de fabrication afin de garantir la cohérence dimensionnelle et de faciliter le suivi des commandes récurrentes.

ÉTAPE 01

Contrôle des entrées de marchandises

La qualité du substrat en carbure, les dimensions des ébauches et les informations relatives au matériau fourni sont vérifiées par rapport aux exigences de production.

ÉTAPE 02

Contrôle du broyage en cours de fabrication

Le diamètre de coupe, la géométrie des goujures, la longueur des goujures, le profil de l'extrémité carrée et les dimensions de la tige sont contrôlés pendant le meulage CNC.

ÉTAPE 03

Inspection finale des outils

Les outils finis font l'objet d'un contrôle portant sur les cotes spécifiées, le faux-rond, l'état des arêtes de coupe, l'aspect du revêtement, le marquage et l'identification sur l'emballage.

Caractéristiques clés d'inspection

Les exigences en matière d'inspection sont définies conformément au cahier des charges standard du produit ou au plan personnalisé approuvé.

POINT D'INSPECTION POINT FORT : LE CONTRÔLE BASE DE CONFIRMATION
Diamètre de coupe (DC) Diamètre et homogénéité dimensionnelle Cahier des charges standard ou plan homologué
Longueur de la flûte (APMX) Longueur de coupe effective Dimensions du produit confirmées ou exigences relatives au dessin
Diamètre de la tige (DCON) Dimensions de la section de serrage et état de surface Spécifications applicables à la tige
Longueur totale (OAL) Longueur totale de l'outil Matrice aux dimensions standard ou plan homologué
Faux-rond radial Concentricité entre la partie coupante et la tige Exigence d'inspection convenue
Géométrie à extrémité carrée Profil de la face d'extrémité, état des angles et forme de la coupe centrale Configuration de l'outil sélectionnée
Profil cannelé et hélicoïdal Nombre de cannelures, forme de l'hélice et régularité de l'affûtage Configuration de fabrication approuvée
Techniques de découpe et de revêtement État des bords, défauts visibles et aspect du revêtement Exigences de production spécifiques à l'application
Marquage et identification Code de l'outil, dimensions et informations sur le lot, le cas échéant Confirmation de la commande et spécifications d'emballage

Mesure et traçabilité des lots

Les systèmes de mesure optique, les équipements de contrôle des outils et les jauges dimensionnelles adaptées sont choisis en fonction de la caractéristique à contrôler.

Mesure optique

Vérification du profil et des cotes des éléments de découpe spécifiés.

Vérification du faux-rond

Contrôle de la concentricité sur la base des exigences convenues pour le produit.

Inspection des bords

Examen approfondi de l'état de la face d'extrémité, des angles et du tranchant.

Identification des lots

Les informations relatives à la commande, au produit et au lot sont associées lorsque cela est nécessaire pour assurer la continuité de l'approvisionnement.

Documentation relative aux inspections : Les plans dimensionnels, les exigences en matière de contrôle d'échantillons ou toute documentation complémentaire peuvent être examinés conformément au cahier des charges de la commande avant le lancement de la production.

Procédé d'emballage de protection

Les fraises finies sont protégées afin de limiter le contact entre les arêtes de coupe et de garantir une identification claire des produits pendant le stockage et le transport.

Protective packaging process for solid carbide end mills
01 Protection individuelleLes tubes ou étuis de protection permettent de protéger les arêtes de coupe.
02 Identification des lotsLes étiquettes indiquent l'outil concerné et les informations relatives à la commande.
03 Protection des cartonsLe rembourrage interne est choisi en fonction de l'envoi.
04 Prêt à être expédiéLes cartons sont fermés et préparés en fonction du mode d'expédition confirmé.

Emballage pour commandes en gros et exportation

Les expéditions en vrac peuvent être organisées à l'aide de cartons renforcés, d'emballages de protection, d'un chargement sur palettes ou de caisses d'exportation, en fonction de la quantité commandée, du poids de l'envoi et des exigences de transport convenues.

Bulk-order and export packaging for HY Cutting Tools shipments

Coordination des livraisons

La finalisation de la production, le mode d'emballage et les modalités d'expédition sont confirmés conformément à la commande validée. Les options d'expédition (par coursier, par avion, par voie maritime ou selon les instructions du client) peuvent être examinées en fonction du volume de l'envoi et de sa destination. Le délai de livraison définitif est confirmé une fois que les spécifications du produit, la quantité et les exigences d'emballage ont été validées.

FAQ sur les produits et leurs applications

Answers to common questions about selecting and applying the HRC45–HRC65 2-Flute Solid Carbide Ball Nose End Mill Series for Steel and Mold Steel.

What materials is this ball nose end mill designed to machine?
It is configured for steel and mold-steel machining within the HRC45–HRC65 series positioning. Actual suitability depends on the steel grade, verified hardness, operation, tool diameter, coating, holder condition and machine rigidity.
What operations are suitable for the ball-nose profile?
The full-radius cutting end is suitable for 3D contour milling, curved-surface machining, mold-cavity finishing, profiling and selected semi-finishing operations. It is not intended to create a flat pocket bottom or a sharp 90° internal corner.
How should step-over be selected for surface finishing?
A smaller step-over generally reduces cusp height and improves the generated finish, but increases machining time. Ball radius, surface angle, programmed tolerance, runout and required finish should be considered together.
Can the tool cut at the center of the ball nose?
The center area has very low cutting speed and can generate more rubbing and heat. Toolpaths should maintain stable engagement and avoid unnecessary dwell, particularly in harder steels.
What affects ball-radius and profile accuracy?
Carbide quality, grinding accuracy, radius tolerance, runout, holder condition, machine positioning and toolpath settings all affect the final profile. Confirm drawing-defined radius tolerances for precision mold work.
Why choose a 2-flute ball nose for steel machining?
A 2-flute design provides additional flute space and can support chip evacuation in smaller diameters or higher-engagement toolpaths. The best flute count depends on operation, engagement, finish target and machine conditions.

FAQ sur les commandes et la personnalisation

Information for distributors, tooling brands and customers requesting standard or application-specific ball-nose configurations.

What standard sizes are available?
Availability should be confirmed by cutting diameter, ball radius, flute length, shank diameter and overall length, flute count, coating or surface finish and required quantity. Referenced catalog sizes and production availability may differ by series.
Can non-standard dimensions or geometry be manufactured?
Yes. Selected cutting diameter, ball radius, flute length, shank diameter and overall length, edge preparation and coating or polishing options can be reviewed according to the tool drawing, component geometry and machining application.
Proposez-vous le marquage OEM et le conditionnement sous marque de distributeur ?
Laser marking, tool codes, custom labels, protective tubes and private-label packaging can be reviewed according to the available shank marking area, packaging specification and order quantity.
What information is required for an accurate quotation?
Please provide the workpiece material and hardness, cutting diameter, ball radius, flute length, shank diameter and overall length, machining operation, axial and radial engagement, tolerance or finish requirements, coating preference and order quantity. A tool drawing or component model is recommended for custom projects.

Téléchargements techniques

Use the following references for product selection and starting cutting-data review.

Catalogue de fraises en carbure monobloc

Review related ball-nose, square-end, corner-radius and application-specific end mill series.

Consulter le catalogue

Guide des vitesses et des avances des fraises en bout

Access reference starting parameters for application review and controlled machining trials.

Consulter le guide

Need a Size or Application Review?

Send the steel grade and verified hardness, required dimensions, machining operation and quantity for configuration and quotation review.

Demande de devis

Vous avez besoin d'informations sur les tailles, les prix ou les options personnalisées ?

Veuillez nous indiquer le type d'outil requis, ses dimensions, les quantités, le matériau de la pièce à usiner ainsi que toute exigence spécifique à un équipementier ou toute demande sur mesure. Nous vous confirmerons les caractéristiques techniques adaptées, la disponibilité, le délai de livraison et les détails du devis.

Dimensions standard Petites commandes d'essai Tailles variées Options OEM et personnalisées
Demander le prix et les caractéristiques techniques Discuter sur WhatsApp

Les croquis, les listes de dimensions et les photos de référence sont les bienvenus.
