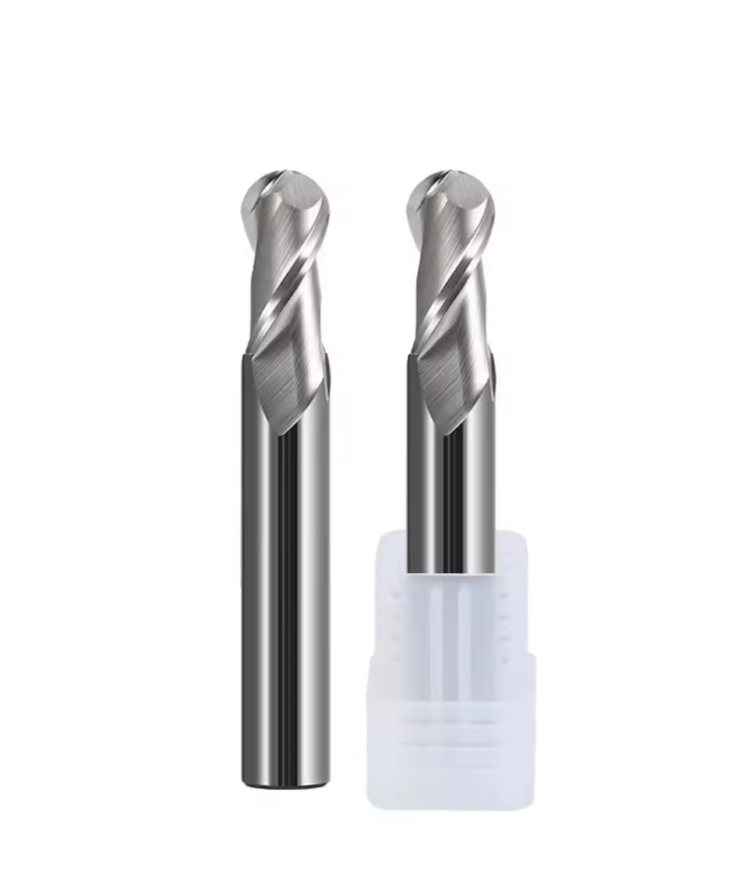

Custom Solid Carbide Ball Nose End Mill for Aluminum

CUSTOM ALUMINUM BALL NOSE END MILL SERIES
Drawing-defined ball nose geometry with polished flutes and sharp cutting edges for 3D contouring, curved-surface finishing and custom aluminum machining applications.
Substrat :Fine-Grain Solid Carbide
Tool Type:Custom Ball Nose End Mill
End Profile:Full Radius / Ball Nose
Flûte Compte :Application-Defined
Cutting Geometry:Polished Sharp Edge
Helix Geometry:Application-Matched
Dimensions:Drawing-Defined
Surface Option:Polished / DLC
Application / Material
N Aluminum AlloysN Copper AlloysN Other Non-Ferrous

Une qualité constante

Une géométrie constante d'une commande à l'autre.

Commandes flexibles

Petits lots et formats variés disponibles.

Assistance OEM

Marquage, étiquettes et emballages personnalisés.

Modèles standard et sur mesure

Dimensions standard et configurations sur mesure.

Custom Carbide Ball Nose End Mill for Aluminum

This custom solid carbide ball nose end mill is manufactured according to the customer’s drawing, sample tool or machining requirements for aluminum and other non-ferrous materials. The full-radius cutting profile supports curved surfaces, blended features, cavities and three-dimensional contour finishing, while sharp cutting edges and polished flute surfaces help reduce cutting resistance, chip adhesion and built-up edge. Geometry is reviewed according to the aluminum grade, component shape, required reach, machining allowance, surface-finish target, toolholding condition and production quantity.

End ProfileBall Nose
Matériau de l'outilFine-Grain Carbide
Flute FinishPolished
DimensionsDrawing-Defined

Application-Matched Aluminum Geometry

R

Drawing-Defined Ball Profile

The ball radius and profile accuracy are matched to the required surface curvature, fillet geometry and finishing toolpath.

N

Sharp, Polished Flute Design

Positive cutting geometry and polished flute surfaces help control chip flow and reduce aluminum adhesion during finishing.

What Can Be Engineered for the Application

Cutting Profile

Ball radius, cutting diameter and profile transition are defined from the drawing.

Reach & Rigidity

Flute, neck, shank and overall geometry are balanced for access and stiffness.

Chip Evacuation

Flute count, helix, rake geometry and polishing are reviewed for the material and operation.

Wear Protection

Uncoated, polished or low-adhesion coating options are selected by aluminum grade.

Recommended Custom Applications

Custom geometry is most useful when a standard ball nose end mill cannot provide the required reach, profile match, rigidity or surface quality.

3D ContouringPRIMARY
Curved CavitiesPRIMARY
Deep-Reach ProfilesCUSTOM REVIEW
Precision FinishingAPPLICATION-MATCHED
Application Note: Ball-nose contact diameter changes across the toolpath. Surface finish depends on the radius, step-over, runout, overhang, machine rigidity and workpiece stability.

Non-Ferrous Material Review

GROUPE DE MATÉRIAUX GEOMETRY FOCUS
N Wrought Aluminum Sharp cutting edge, polished flute and reliable chip evacuation
N High-Silicon Aluminum Wear-resistant carbide and low-adhesion coating review
N Copper & Other Non-Ferrous Material-specific edge, lubrication and chip-control review

Product Details & Custom Tool Video

Reference product details followed by a video position for the custom tool or machining demonstration.

Custom solid carbide ball nose end mill for aluminum product details

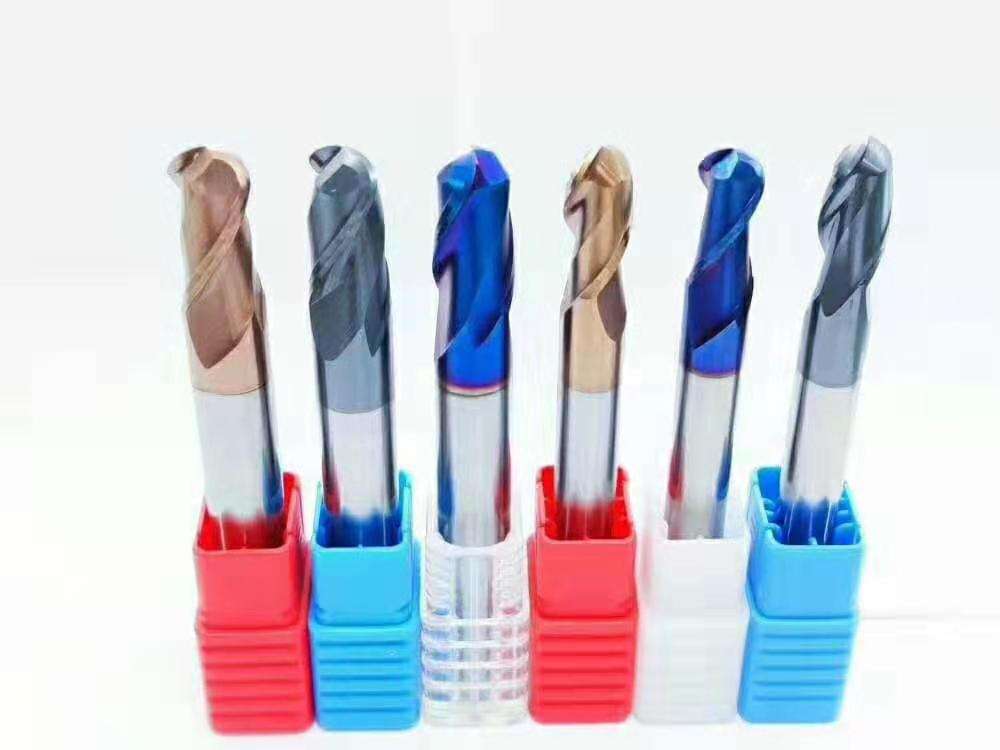

Custom Solid Carbide Ball Nose End Mill for Aluminum 1 Custom Solid Carbide Ball Nose End Mill for Aluminum 3 Custom Solid Carbide Ball Nose End Mill for Aluminum 5Custom Solid Carbide Ball Nose End Mill for Aluminum 7DLC rough ball nose square batch displayCustom Ball Nose End Mill Product Details

Custom Ball Nose End Mill Product & Aluminum Milling Demonstration

Custom Ball Nose End Mill Specifications

The final specification is defined by the approved tool drawing rather than a fixed size list. Use the dimensional reference below to identify the required cutting profile, reach and shank configuration.

Ball Nose End Mill Geometry&Typical Applications hy cuttingCustom solid carbide ball nose end mill dimensional reference
D: Cutting Diameter R: Ball Radius L1: Longueur de la cannelure L2 : Neck / Reach Length d: Diamètre de la tige L: Longueur totale

Configurable Technical Parameters

PARAMÈTRE SPECIFICATION BASIS
Matériau de l'outil Fine-grain solid carbide grade selected for edge sharpness, rigidity and application wear resistance
End Profile Full-radius ball nose profile defined by the approved drawing
Cutting Diameter D Drawing-defined according to the feature size and surface geometry
Ball Radius R Drawing-defined radius and profile accuracy matched to the component
Nombre de flûtes Confirmed according to cutting diameter, chip space, feed requirement and tool rigidity
Flute Length L1 Defined by the required cutting depth and clearance while limiting unnecessary overhang
Neck / Reach L2 Standard-neck, reduced-neck or long-reach geometry reviewed for feature access and stiffness
Shank Diameter d Matched to the holder, clamping length and required tool rigidity
Overall Length L Drawing-defined according to reach, holder clearance and machine setup
Helix & Rake Geometry Application-matched for chip evacuation, cutting resistance and edge support
Flute Finish Polished flute surface for reduced aluminum adhesion and smoother chip flow
Surface / Coating Uncoated polished, DLC or another low-adhesion option after material and operation review
Tolerance & Runout Diameter, radius, profile, shank and runout requirements confirmed from the drawing and inspection need

Information Required for Technical Review

Complete the fields available from the customer’s drawing or application. Unknown items can be recommended after the workpiece and machining conditions are reviewed.

REQUIRED INFORMATION CUSTOMER REQUIREMENT
Workpiece Material / Grade To be provided
Cutting Diameter D / Ball Radius R Drawing-defined
Flute Length L1 / Reach L2 Drawing-defined
Shank Diameter d / Overall Length L Drawing-defined
Machining Operation & Depth To be provided
Tolerance / Surface Finish To be provided
Machine / Holder / Coolant Method To be provided where available
Order Quantity To be provided

Custom Specification Guidance

  • Adhesive Aluminum: Prioritize sharp edges, polished flutes and effective lubrication.
  • High-Silicon Aluminum: Review carbide wear resistance and low-adhesion coating options.
  • Deep Features: Use only the neck and overall length required to limit deflection and vibration.
  • Fine Surface Requirements: Confirm ball-profile accuracy, runout, toolpath tolerance and step-over.
  • Effective Diameter: Calculate cutting speed from the ball-nose contact position rather than automatically using the full cutting diameter.
Note d'ingénierie : Final geometry, manufacturability, tolerance, surface treatment and inspection requirements are confirmed after the tool drawing and machining application have been reviewed.

Custom Ball Nose End Mill Manufacturing

Solid carbide ball nose end mills can be manufactured according to the customer’s drawing, sample tool or aluminum-machining requirements. Cutting diameter, ball radius, flute configuration, reach, shank, cutting-edge geometry, flute polishing and surface treatment are reviewed as one complete tool design. The final configuration is matched to the aluminum grade, component profile, machining depth, holder clearance, surface-finish target and production quantity.

CUSTOM ITEM CAPACITÉS DE FABRICATION
Cutting Diameter Drawing-defined cutting diameter selected according to the machining feature, ball profile and required tool rigidity
Ball Radius Full-radius ball nose geometry manufactured according to the required surface curvature, fillet profile and toolpath
Flute Configuration Flute count and flute form reviewed according to cutting diameter, chip space, feed requirement and tool strength
Longueur de la cannelure Drawing-defined flute length matched to the required cutting depth while limiting unnecessary cutting-edge overhang
Neck & Reach Standard-neck, reduced-neck and long-reach configurations can be reviewed for deep cavities, recessed profiles and holder clearance
Shank & Overall Length Shank diameter, clamping length and overall length are defined according to the holder, machine setup and required feature access
Helix & Rake Geometry Helix angle, rake geometry, flute volume and gash design can be matched to aluminum chip formation and cutting conditions
Une préparation à la pointe de la technologie Sharp positive cutting edges and ball-center geometry reviewed for low cutting resistance, smooth engagement and profile accuracy
Flute Polishing Polished flute surfaces can be applied to reduce aluminum adhesion, improve chip flow and limit built-up edge
Surface Treatment Polished uncoated, DLC or another low-adhesion configuration selected according to the aluminum grade, silicon content and wear conditions
Tolerance & Runout Drawing-defined requirements for cutting diameter, ball radius, profile accuracy, shank diameter, runout and overall geometry
Application d'usinage Tool geometry can be reviewed for 3D contouring, curved cavities, blended surfaces, deep-reach profiles and precision finishing
Note d'ingénierie : Please provide the workpiece material and grade, cutting diameter D, ball radius R, flute length L1, neck or reach length L2, shank diameter d, overall length L, machining depth, surface profile, tolerance, surface-finish requirement, holder type, coolant or lubrication method and order quantity. Final geometry and manufacturability are confirmed after drawing review.

Services OEM et de marque de distributeur

Des options de fabrication OEM et d'approvisionnement sous marque de distributeur sont proposées aux distributeurs industriels, aux marques d'outillage et aux clients ayant des commandes récurrentes. Le marquage laser, le contenu des étiquettes, l'emballage de protection et la finition du revêtement peuvent être personnalisés conformément au cahier des charges approuvé et aux exigences de la commande.

OEM laser marking custom labels coatings and packaging for solid carbide square end mills

Gravure au laser

Les logos personnalisés, les codes d'outils, les dimensions de coupe, l'identification du revêtement et les numéros de lot peuvent être marqués en fonction de la surface disponible sur la tige.

Étiquettes et emballages personnalisés

Il est possible de consulter les tubes de protection individuels, les étiquettes des produits, les détails techniques, les tubes d'emballage colorés et les emballages sous marque de distributeur.

Conditions commerciales

La quantité minimale de commande (MOQ), l'évaluation des échantillons, les essais de dimensions personnalisées, les commandes répétées et les programmes d'approvisionnement planifiés sont confirmés en fonction de la configuration choisie.

Processus technique

Un processus de contrôle structuré est mis en œuvre afin de vérifier la conformité des fraises à bout carré standard, sur mesure et de marque propre avant leur mise en production.

ÉTAPE 01

Demande de renseignements

Veuillez indiquer le matériau, la dureté, l'opération de fraisage, les dimensions, les tolérances et la quantité.

ÉTAPE 02

Ingénierie

Vérifier la géométrie de la canule, l'angle d'hélice, la préparation des bords, le revêtement, ainsi que les paramètres ap et ae.

ÉTAPE 03

Commercial

Confirmez le devis, la quantité minimale de commande (MOQ), les exigences relatives aux échantillons, le calendrier de production et les conditions de livraison.

ÉTAPE 04

Production

Rectification CNC, usinage des faces d'extrémité, préparation des arêtes, revêtement et marquage laser.

ÉTAPE 05

Contrôle qualité

Vérifiez le diamètre, la longueur de la rainure, la tige, le faux-rond, la géométrie de l'extrémité carrée et les arêtes de coupe.

Qualité, contrôle et livraison

Nos fraises à bout carré en carbure monobloc font l'objet d'un contrôle comprenant la vérification des matériaux, la rectification de précision, des mesures en cours de fabrication et un contrôle final. Les dimensions clés, la géométrie du bout carré, l'état des arêtes de coupe, l'aspect du revêtement et l'identification du produit sont vérifiés conformément au cahier des charges ou au plan approuvé avant l'emballage.

Controlled manufacturing and final inspection for solid carbide square end mills

Contrôle qualité en trois étapes

Des points de contrôle sont mis en place tout au long du processus de fabrication afin de garantir la cohérence dimensionnelle et de faciliter le suivi des commandes récurrentes.

ÉTAPE 01

Contrôle des entrées de marchandises

La qualité du substrat en carbure, les dimensions des ébauches et les informations relatives au matériau fourni sont vérifiées par rapport aux exigences de production.

ÉTAPE 02

Contrôle du broyage en cours de fabrication

Le diamètre de coupe, la géométrie des goujures, la longueur des goujures, le profil de l'extrémité carrée et les dimensions de la tige sont contrôlés pendant le meulage CNC.

ÉTAPE 03

Inspection finale des outils

Les outils finis font l'objet d'un contrôle portant sur les cotes spécifiées, le faux-rond, l'état des arêtes de coupe, l'aspect du revêtement, le marquage et l'identification sur l'emballage.

Caractéristiques clés d'inspection

Les exigences en matière d'inspection sont définies conformément au cahier des charges standard du produit ou au plan personnalisé approuvé.

POINT D'INSPECTION POINT FORT : LE CONTRÔLE BASE DE CONFIRMATION
Diamètre de coupe (DC) Diamètre et homogénéité dimensionnelle Cahier des charges standard ou plan homologué
Longueur de la flûte (APMX) Longueur de coupe effective Dimensions du produit confirmées ou exigences relatives au dessin
Diamètre de la tige (DCON) Dimensions de la section de serrage et état de surface Spécifications applicables à la tige
Longueur totale (OAL) Longueur totale de l'outil Matrice aux dimensions standard ou plan homologué
Faux-rond radial Concentricité entre la partie coupante et la tige Exigence d'inspection convenue
Géométrie à extrémité carrée Profil de la face d'extrémité, état des angles et forme de la coupe centrale Configuration de l'outil sélectionnée
Profil cannelé et hélicoïdal Nombre de cannelures, forme de l'hélice et régularité de l'affûtage Configuration de fabrication approuvée
Techniques de découpe et de revêtement État des bords, défauts visibles et aspect du revêtement Exigences de production spécifiques à l'application
Marquage et identification Code de l'outil, dimensions et informations sur le lot, le cas échéant Confirmation de la commande et spécifications d'emballage

Mesure et traçabilité des lots

Les systèmes de mesure optique, les équipements de contrôle des outils et les jauges dimensionnelles adaptées sont choisis en fonction de la caractéristique à contrôler.

Mesure optique

Vérification du profil et des cotes des éléments de découpe spécifiés.

Vérification du faux-rond

Contrôle de la concentricité sur la base des exigences convenues pour le produit.

Inspection des bords

Examen approfondi de l'état de la face d'extrémité, des angles et du tranchant.

Identification des lots

Les informations relatives à la commande, au produit et au lot sont associées lorsque cela est nécessaire pour assurer la continuité de l'approvisionnement.

Documentation relative aux inspections : Les plans dimensionnels, les exigences en matière de contrôle d'échantillons ou toute documentation complémentaire peuvent être examinés conformément au cahier des charges de la commande avant le lancement de la production.

Procédé d'emballage de protection

Les fraises finies sont protégées afin de limiter le contact entre les arêtes de coupe et de garantir une identification claire des produits pendant le stockage et le transport.

Protective packaging process for solid carbide end mills
01 Protection individuelleLes tubes ou étuis de protection permettent de protéger les arêtes de coupe.
02 Identification des lotsLes étiquettes indiquent l'outil concerné et les informations relatives à la commande.
03 Protection des cartonsLe rembourrage interne est choisi en fonction de l'envoi.
04 Prêt à être expédiéLes cartons sont fermés et préparés en fonction du mode d'expédition confirmé.

Emballage pour commandes en gros et exportation

Les expéditions en vrac peuvent être organisées à l'aide de cartons renforcés, d'emballages de protection, d'un chargement sur palettes ou de caisses d'exportation, en fonction de la quantité commandée, du poids de l'envoi et des exigences de transport convenues.

Bulk-order and export packaging for HY Cutting Tools shipments

Coordination des livraisons

La finalisation de la production, le mode d'emballage et les modalités d'expédition sont confirmés conformément à la commande validée. Les options d'expédition (par coursier, par avion, par voie maritime ou selon les instructions du client) peuvent être examinées en fonction du volume de l'envoi et de sa destination. Le délai de livraison définitif est confirmé une fois que les spécifications du produit, la quantité et les exigences d'emballage ont été validées.

FAQ sur les produits et leurs applications

Answers to common questions about specifying, applying and ordering custom solid carbide ball nose end mills for aluminum and non-ferrous machining.

What materials is this ball nose end mill designed to machine?
It is intended primarily for wrought and cast aluminum alloys. Configurations can also be reviewed for copper, brass and selected non-ferrous materials according to material abrasiveness, chip behavior, cutting-edge geometry, flute finish and lubrication conditions.
What operations are suitable for the ball-nose profile?
The full-radius profile is suitable for 3D contouring, curved-surface machining, blended profiles, cavity finishing and selected semi-finishing operations. The ball radius, step-over, effective cutting diameter and remaining stock allowance should be considered together.
How is the flute count selected for a custom tool?
Flute count is selected according to cutting diameter, required chip space, feed demand, tool rigidity and machining stage. Open-flute configurations are generally prioritized where chip evacuation is critical, while other flute arrangements can be reviewed for specific finishing requirements.
How can built-up edge and aluminum adhesion be controlled?
Use sharp positive cutting geometry, polished flute surfaces, reliable chip evacuation and suitable air blast, minimum-quantity lubrication or coolant. Correct speed, feed, step-over and low tool runout are also important for limiting built-up edge.
Should I choose a polished uncoated tool or a DLC-coated tool?
A polished uncoated configuration is commonly reviewed for general aluminum machining where edge sharpness and chip flow are priorities. DLC can be considered when lower friction or additional wear resistance is required, particularly for abrasive or higher-silicon aluminum. Final selection depends on the exact alloy and cutting conditions.
Can you reproduce an existing ball nose end mill from a sample?
A sample tool can be reviewed together with the available drawing and application information. Critical dimensions, ball profile, flute geometry, shank, surface treatment and tolerance requirements must be confirmed before production.

FAQ sur les commandes et la personnalisation

Information for distributors, tooling brands and customers requesting drawing-defined or application-specific aluminum ball nose end mills.

What drawing formats can be used for a custom quotation?
A dimensioned PDF, CAD drawing or clear tool sketch can be reviewed. A sample tool or component model is also helpful when the ball profile, neck clearance or cutting geometry must match an existing application.
Is there a minimum order quantity for custom tools?
Minimum order quantity is reviewed according to tool diameter, geometry complexity, carbide material, surface treatment and inspection requirements. Please send the drawing and expected quantity for confirmation.
Proposez-vous le marquage OEM et le conditionnement sous marque de distributeur ?
Laser marking, tool codes, custom labels, protective tubes and private-label packaging can be reviewed according to the available shank marking area, packaging specification and order quantity.
Quel est le délai de livraison habituel ?
When available from stock, standard items are generally ready for shipment within 1–3 working days. Lead time for customized tools is confirmed after specification and quantity review.
What information is required for an accurate quotation?
Please provide the aluminum or non-ferrous material grade, cutting diameter, ball radius, flute and neck length, shank diameter, overall length, machining operation, required reach, tolerance or surface-finish target, coating preference and order quantity. A dimensioned drawing, sample tool or component model is recommended.

Téléchargements techniques

Use the following references for product selection and starting cutting-data review.

Catalogue de fraises en carbure monobloc

Review related ball-nose, square-end, corner-radius and application-specific end mill series.

Consulter le catalogue

Guide des vitesses et des avances des fraises en bout

Access reference starting parameters for application review and controlled machining trials.

Consulter le guide

Need a Size or Application Review?

Send the material grade, tool drawing or sample information, machining operation, tolerance requirement and quantity for manufacturability and quotation review.

Demande de devis

Vous avez besoin d'informations sur les tailles, les prix ou les options personnalisées ?

Veuillez nous indiquer le type d'outil requis, ses dimensions, les quantités, le matériau de la pièce à usiner ainsi que toute exigence spécifique à un équipementier ou toute demande sur mesure. Nous vous confirmerons les caractéristiques techniques adaptées, la disponibilité, le délai de livraison et les détails du devis.

Dimensions standard Petites commandes d'essai Tailles variées Options OEM et personnalisées
Demander le prix et les caractéristiques techniques Discuter sur WhatsApp

Les croquis, les listes de dimensions et les photos de référence sont les bienvenus.
