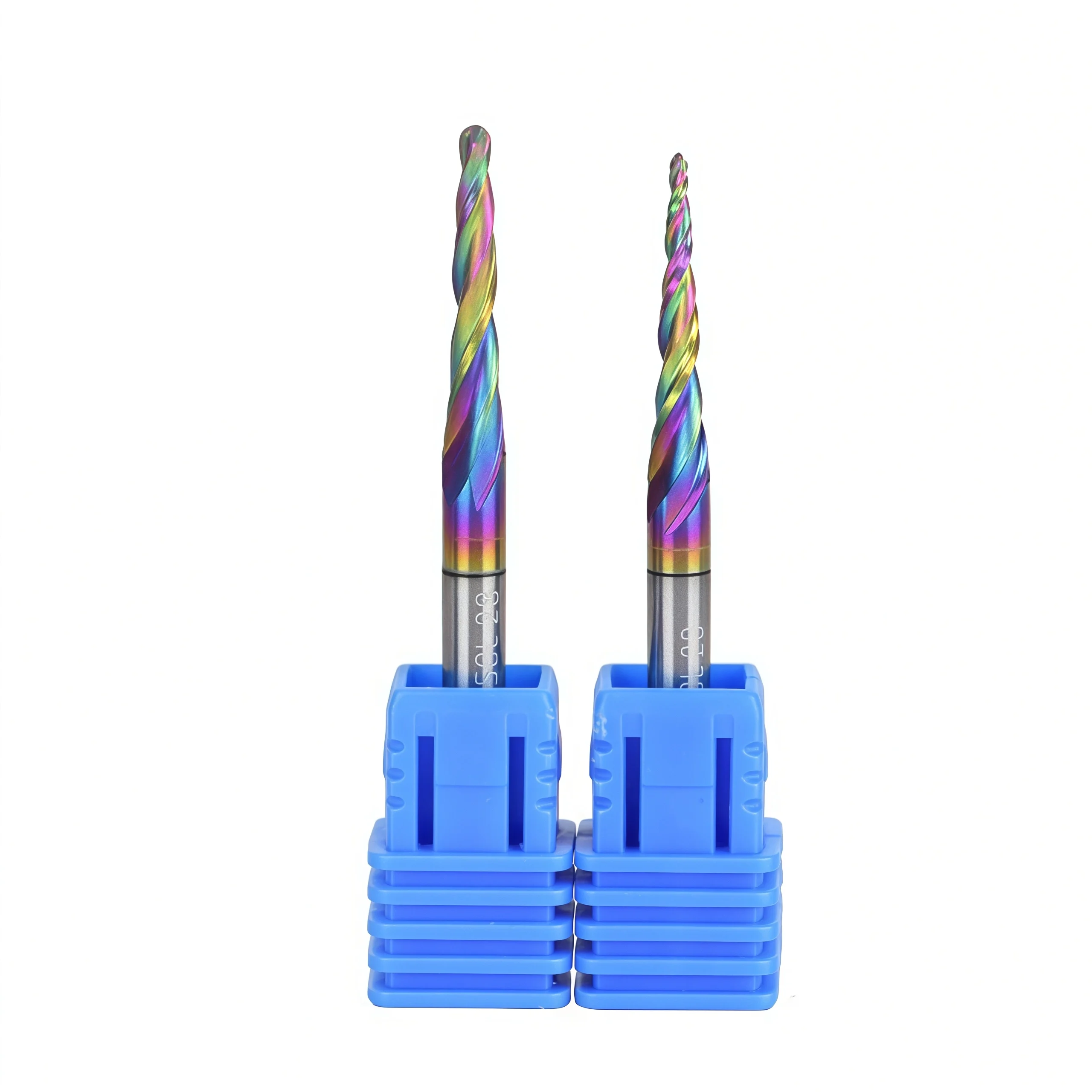

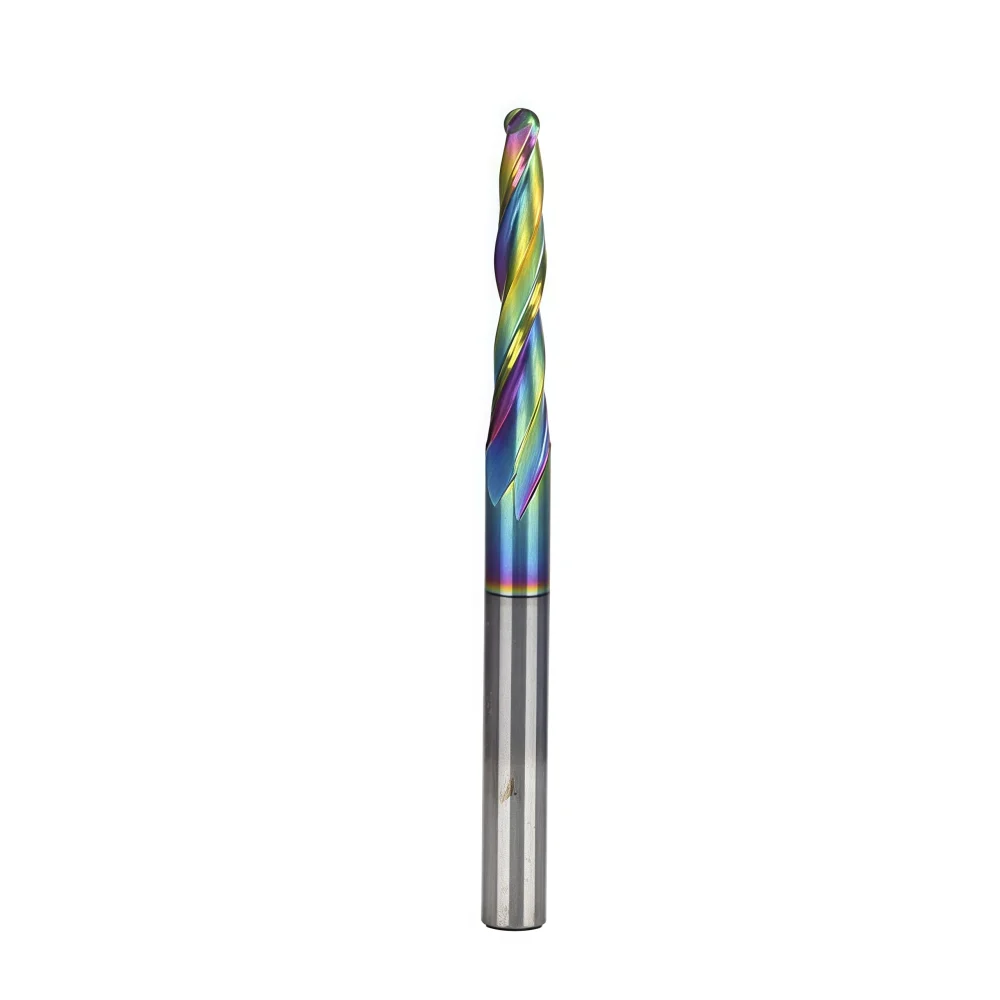

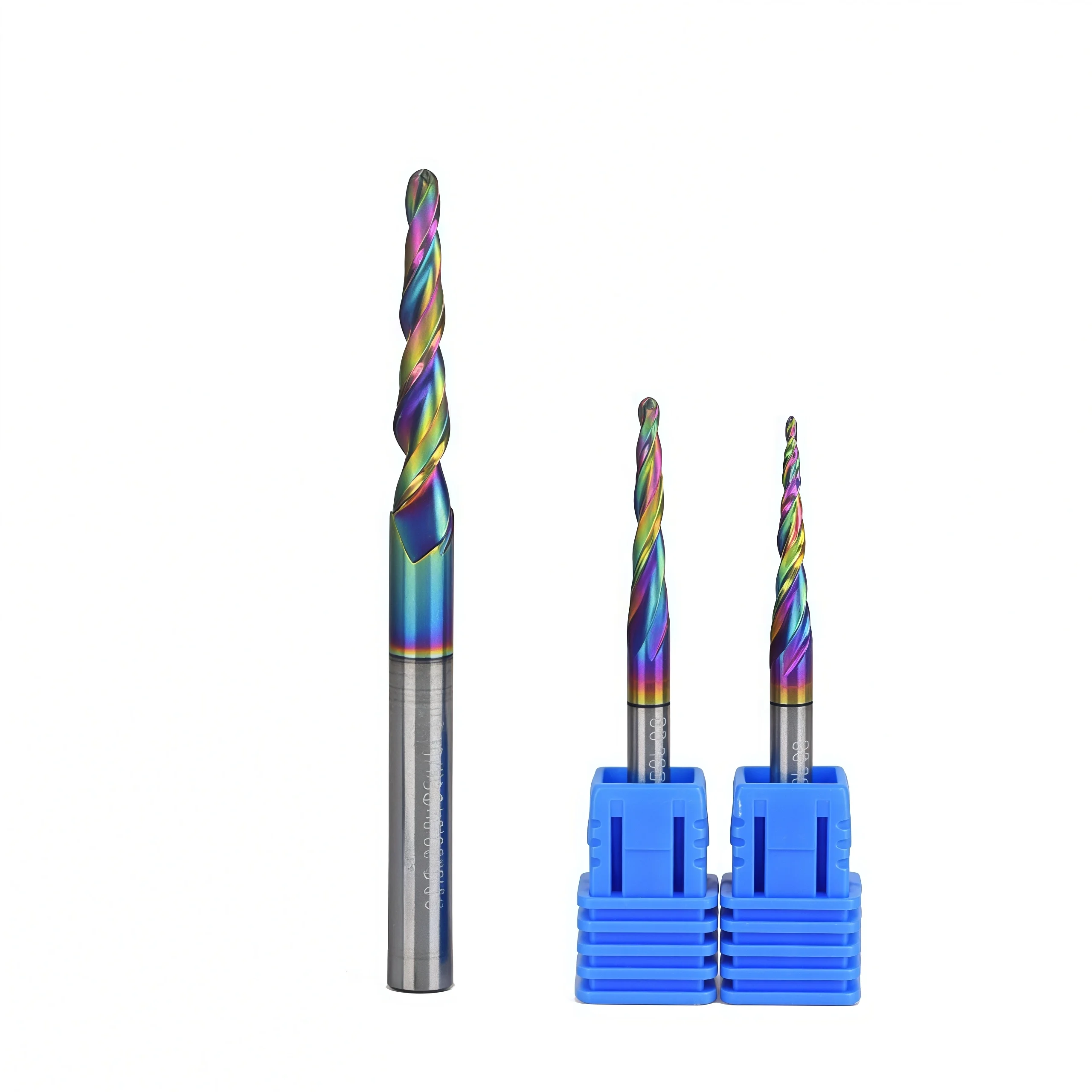

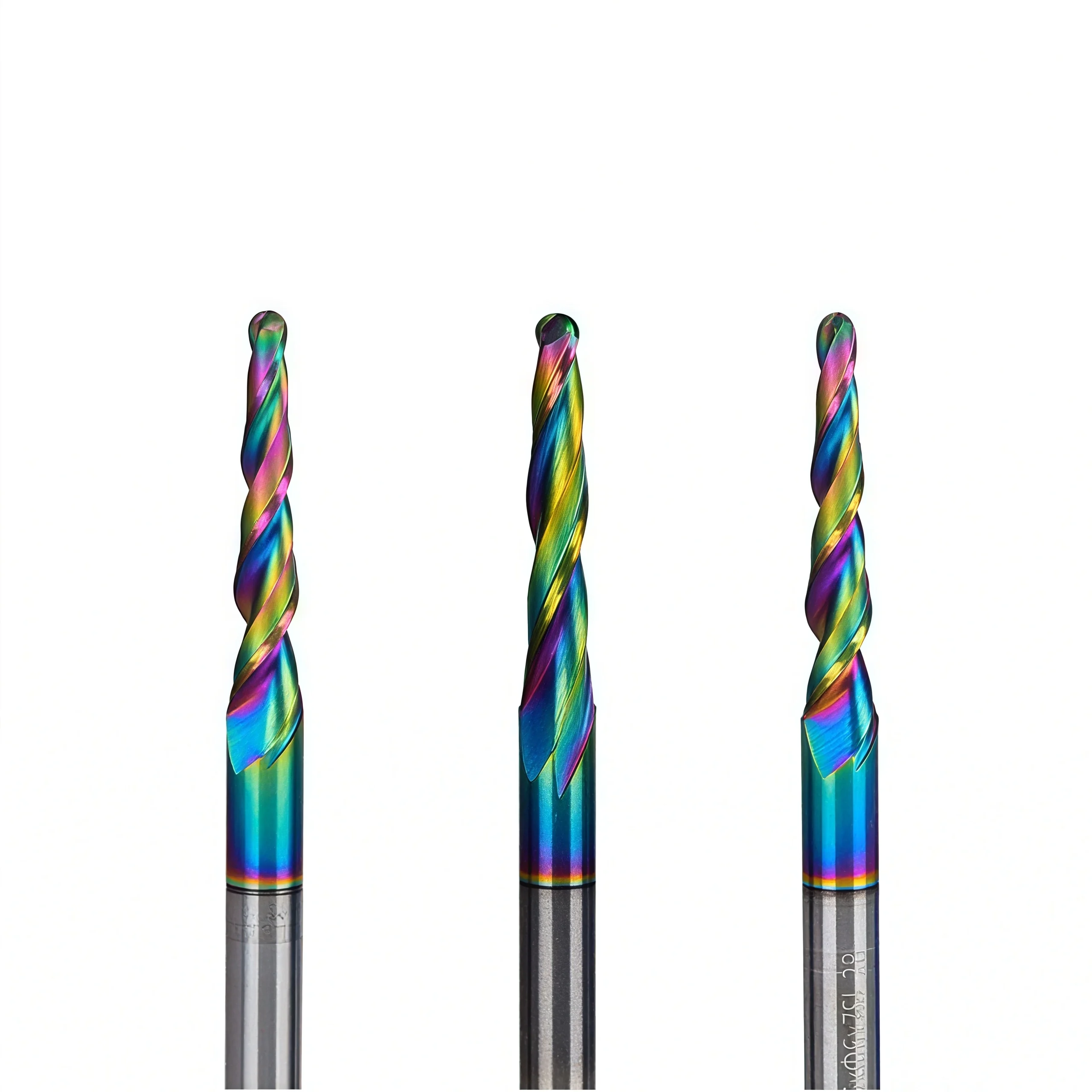

2-Flute DLC-Coated Solid Carbide Tapered Ball Nose End Mill for Wood & Acrylic

This 2-flute DLC-coated solid carbide tapered ball nose end mill is designed for precision engraving, 3D carving and contour machining of wood, acrylic and plastic materials.

  • ◆Tapered ball nose geometry provides a fine cutting tip with improved rigidity
  • ◆2-flute design supports smooth cutting and efficient chip evacuation
  • ◆DLC coating helps reduce friction, resin buildup and acrylic adhesion

Revêtement :
DLC Coating
Materials:
Wood / MDF / Acrylic / Plastics

Custom tip radius, taper angle, cutting length, shank size, laser marking and packaging are available for OEM and ODM orders.

Une qualité constante

Une géométrie constante d'une commande à l'autre.

Commandes flexibles

Petits lots et formats variés disponibles.

Assistance OEM

Marquage, étiquettes et emballages personnalisés.

Modèles standard et sur mesure

Dimensions standard et configurations sur mesure.

DLC-Coated Solid Carbide Tapered End Mill Overview

This 2-flute DLC-coated solid carbide tapered ball nose end mill is designed for precision 3D carving, relief engraving, curved-surface finishing and detailed CNC routing in wood, MDF, plywood, acrylic and selected plastic materials. The tapered body provides additional support behind the cutting end, while the ball nose follows curved and blended surfaces for detailed contour work. A 2-flute geometry provides practical chip space for routing and engraving, and the low-friction DLC coating helps reduce resin or plastic adhesion while supporting consistent cutting-edge performance. Reference sizes cover Ø3–Ø12 mm with 3°, 5° and 7° taper options.

End Profile
Tapered Ball Nose
Flute Design
2 Flutes
Revêtement
DLC
Diameter Range
Ø3–Ø12 mm

Tapered Ball Nose Configuration

Reinforced Tapered Body

The increasing body diameter provides additional support behind the cutting end for detailed carving, relief work and extended-reach contour machining.

Ball Nose Cutting Profile

The rounded cutting end follows curved, sloped and blended surfaces for 3D carving, relief engraving and smooth contour finishing.

Low-Friction DLC Surface

The DLC coating helps reduce friction and material adhesion when machining resin-containing wood products, acrylic and selected plastics.

Avantages spécifiques à l'application

α

Tapered Feature Access

The tapered profile provides clearance for relief details, inclined walls and narrow three-dimensional features.

R

Smooth 3D Contouring

Ball-end geometry supports continuous toolpaths across curved, blended and sculptured surfaces.

2F

Open Chip Space

Two flutes provide practical chip clearance for CNC routing, carving and detailed finishing operations.

DLC

Reduced Material Adhesion

The low-friction coating helps limit resin and plastic buildup on the cutting surface during continuous machining.

Recommended Routing & Engraving Operations

This tapered ball nose cutter is intended mainly for detailed 3D machining rather than high-volume straight-edge routing. Final cutting conditions should be matched to the tip radius, taper angle, cutting length, workpiece material and machine rigidity.

3D Carving
RECOMMANDÉ
Relief Engraving
RECOMMANDÉ
Curved Surface Finishing
RECOMMANDÉ
Acrylic Detail Engraving
CONVENABLE
Operation Note:
Use smooth toolpaths, controlled step-over and the shortest practical tool overhang. For acrylic, maintain effective chip evacuation to reduce heat accumulation and edge melting.

Compatibilité avec les matériaux des pièces à usiner

GROUPE DE MATÉRIAUX APPLICATION APPLICATION LEVEL
Wood Solid wood carving, decorative profiles and three-dimensional finishing Primary application
MDF & Plywood Relief carving, lettering, decorative routing and detailed contour work Primary application
Acrylic / PMMA Detailed engraving, curved surfaces and light 3D machining with controlled chip evacuation Recommended configuration
Selected Plastics Detail routing and contour finishing according to plastic type and heat sensitivity Application review
Material Note:
For acrylic and thermoplastic materials, chip evacuation and heat control are especially important. The DLC coating reduces friction, but final cutting conditions should still be matched to the specific material and machine setup.
2-Flute DLC-Coated Solid Carbide Tapered Ball Nose End Mill for Wood & Acrylic 1 2-Flute DLC-Coated Solid Carbide Tapered Ball Nose End Mill for Wood & Acrylic 3 2-Flute DLC-Coated Solid Carbide Tapered Ball Nose End Mill for Wood & Acrylic 5

Tool Nomenclature & Dimensions

Reference dimensional nomenclature and standard configurations for the 2-flute DLC-coated solid carbide tapered ball nose end mill. Confirm the cutting diameter, ball radius, taper angle, flute length, shank diameter and overall length for the selected model. All listed dimensions are in millimeters.

DLC-coated tapered ball nose end mill dimensional reference
D: Cutting Diameter R: Ball Radius α: Taper Angle L1: Flute / Cutting Length d: Diamètre de la tige L: Longueur totale
Remarque concernant les dimensions : Confirm the taper angle and ball radius before ordering. For customized or replacement tools, a dimensional drawing is recommended to verify the cutting profile and taper definition.

Configuration technique

PARAMÈTRE CONFIGURATION DE RÉFÉRENCE
Matériau de l'outil Solid Carbide
Type d'outil Tapered Ball Nose End Mill
Nombre de flûtes 2 Flutes
Diameter Range Ø3–Ø12 mm reference series
Ball Radius Standard or customized according to model
Taper Angle 5° standard / 3° and 7° optional
Angle de l'hélice 30° standard / 35° optional
Revêtement DLC — Diamond-Like Carbon
Matières premières Wood / MDF / Plywood / Acrylic / PMMA / Selected Plastics
Opérations principales 3D Carving / Relief Engraving / Curved-Surface Finishing / Detail Routing
Machine Type CNC Router / Engraving Machine

Standard Size Matrix

Reference dimensional series for standard tapered ball nose configurations. Taper angle, ball radius and selected shank dimensions should be confirmed before production.

CUTTING DIA. D CUTTING LENGTH L1 SHANK DIA. d OVERALL LENGTH L
3 10 6 50
4 12 6 60
6 15 8 75
8 18 10 85
10 20 12 100
12 25 16 120
Remarque concernant les dimensions : L1 represents the listed flute or cutting length and should not automatically be treated as the recommended machining depth. Final taper angle, tip radius and dimensional tolerances should be confirmed for the selected application.

Wood & Acrylic Application Guidance

  • Tool Overhang: Use the shortest practical extension to improve rigidity and reduce vibration during detailed carving.
  • Acrylic Heat Control: Maintain effective chip evacuation and avoid excessive rubbing to reduce melting or material adhesion.
  • Wood & MDF: Use suitable dust extraction or air evacuation to prevent chips and fine particles from accumulating around the cutting zone.
  • Step-Over: Select step-over according to the ball radius, surface curvature and required surface finish.
  • Toolholding: Use a clean, low-runout collet or precision holder and verify clamping before high-speed routing.

2-Flute Tapered Ball Nose End Mill Customization

Cutting diameter, ball radius, taper angle, cutting length, shank diameter, overall length, helix geometry, cutting-edge preparation and coating can be configured for mold details, three-dimensional contours and curved-surface finishing. Reference configurations use a 2-flute design with Ø3–Ø12 mm cutting diameters, 3°, 5° or 7° taper options and 30° or 35° helix options. Non-standard geometry can be reviewed according to the component profile, workpiece material, effective reach, surface-finish requirement and machine rigidity.

PARAMÈTRE CAPACITÉS DE FABRICATION
Cutting Diameter Reference cutting diameters range from Ø3 to Ø12 mm. Selected intermediate and non-standard diameters can be reviewed according to the tool or component drawing.
Ball Radius True-radius and drawing-defined ball-end configurations can be reviewed according to the required surface profile, corner transition and finishing toolpath.
Taper Angle Reference taper options include 3°, 5° and 7°. The drawing should specify whether the angle is measured per side or as the total included angle.
Taper Direction & Profile Taper direction, small-end diameter, large-end diameter and tapered profile can be manufactured according to the mold feature, component drawing or existing tool sample.
Flute Configuration Standard 2-flute geometry provides practical chip space for detailed contouring, mold finishing and higher-reach machining.
Helix Geometry Reference 30° and 35° helix options can be selected according to the workpiece material, chip formation, cutting load and required surface condition.
Cutting & Overall Length Cutting length, effective reach and overall length can be configured according to the feature depth, holder clearance and required tool rigidity.
Configuration de la tige Precision cylindrical shank with standard or drawing-defined shank diameter and clamping length.
Ball Nose Geometry Ball-end profile, center geometry and cutting-edge transition can be reviewed for curved surfaces, blended profiles, relief features and mold details.
Une préparation à la pointe de la technologie Rake geometry, relief, edge preparation and flute finishing can be selected according to the workpiece material, effective cutting radius and finishing requirement.
Choix du revêtement TiSiN and AlTiN-TiSiN options can be reviewed for confirmed steel applications. Uncoated or low-adhesion configurations can be selected separately for aluminum and other non-ferrous materials.
Application d'usinage Geometry can be reviewed for 3D contouring, mold-detail finishing, curved-surface machining, relief work, engraving and light semi-finishing.
Dimensional Requirements Drawing-defined requirements can be reviewed for cutting diameter, ball radius, taper angle, cutting length, shank diameter, overall length, profile accuracy and tool runout.
Note d'ingénierie : Please provide the workpiece material and hardness, cutting diameter D, ball radius R, taper angle α, angle definition, taper direction, cutting length L1, shank diameter d, overall length L, machining depth, surface-finish requirement, holder type and order quantity. A tool drawing, component drawing or physical sample is recommended for replacement and non-standard orders. Final geometry, coating and custom dimensions are confirmed after technical review.

Services OEM et de marque de distributeur

Des options de fabrication OEM et d'approvisionnement sous marque de distributeur sont proposées aux distributeurs industriels, aux marques d'outillage et aux clients ayant des commandes récurrentes. Le marquage laser, le contenu des étiquettes, l'emballage de protection et la finition du revêtement peuvent être personnalisés conformément au cahier des charges approuvé et aux exigences de la commande.

OEM laser marking custom labels coatings and packaging for solid carbide square end mills

Gravure au laser

Les logos personnalisés, les codes d'outils, les dimensions de coupe, l'identification du revêtement et les numéros de lot peuvent être marqués en fonction de la surface disponible sur la tige.

Étiquettes et emballages personnalisés

Il est possible de consulter les tubes de protection individuels, les étiquettes des produits, les détails techniques, les tubes d'emballage colorés et les emballages sous marque de distributeur.

Conditions commerciales

La quantité minimale de commande (MOQ), l'évaluation des échantillons, les essais de dimensions personnalisées, les commandes répétées et les programmes d'approvisionnement planifiés sont confirmés en fonction de la configuration choisie.

Processus technique

Un processus de contrôle structuré est mis en œuvre afin de vérifier la conformité des fraises à bout carré standard, sur mesure et de marque propre avant leur mise en production.

ÉTAPE 01

Demande de renseignements

Veuillez indiquer le matériau, la dureté, l'opération de fraisage, les dimensions, les tolérances et la quantité.

ÉTAPE 02

Ingénierie

Vérifier la géométrie de la canule, l'angle d'hélice, la préparation des bords, le revêtement, ainsi que les paramètres ap et ae.

ÉTAPE 03

Commercial

Confirmez le devis, la quantité minimale de commande (MOQ), les exigences relatives aux échantillons, le calendrier de production et les conditions de livraison.

ÉTAPE 04

Production

Rectification CNC, usinage des faces d'extrémité, préparation des arêtes, revêtement et marquage laser.

ÉTAPE 05

Contrôle qualité

Vérifiez le diamètre, la longueur de la rainure, la tige, le faux-rond, la géométrie de l'extrémité carrée et les arêtes de coupe.

Qualité, contrôle et livraison

Nos fraises à bout carré en carbure monobloc font l'objet d'un contrôle comprenant la vérification des matériaux, la rectification de précision, des mesures en cours de fabrication et un contrôle final. Les dimensions clés, la géométrie du bout carré, l'état des arêtes de coupe, l'aspect du revêtement et l'identification du produit sont vérifiés conformément au cahier des charges ou au plan approuvé avant l'emballage.

Controlled manufacturing and final inspection for solid carbide square end mills

Contrôle qualité en trois étapes

Des points de contrôle sont mis en place tout au long du processus de fabrication afin de garantir la cohérence dimensionnelle et de faciliter le suivi des commandes récurrentes.

ÉTAPE 01

Contrôle des entrées de marchandises

La qualité du substrat en carbure, les dimensions des ébauches et les informations relatives au matériau fourni sont vérifiées par rapport aux exigences de production.

ÉTAPE 02

Contrôle du broyage en cours de fabrication

Le diamètre de coupe, la géométrie des goujures, la longueur des goujures, le profil de l'extrémité carrée et les dimensions de la tige sont contrôlés pendant le meulage CNC.

ÉTAPE 03

Inspection finale des outils

Les outils finis font l'objet d'un contrôle portant sur les cotes spécifiées, le faux-rond, l'état des arêtes de coupe, l'aspect du revêtement, le marquage et l'identification sur l'emballage.

Caractéristiques clés d'inspection

Les exigences en matière d'inspection sont définies conformément au cahier des charges standard du produit ou au plan personnalisé approuvé.

POINT D'INSPECTION POINT FORT : LE CONTRÔLE BASE DE CONFIRMATION
Diamètre de coupe (DC) Diamètre et homogénéité dimensionnelle Cahier des charges standard ou plan homologué
Longueur de la flûte (APMX) Longueur de coupe effective Dimensions du produit confirmées ou exigences relatives au dessin
Diamètre de la tige (DCON) Dimensions de la section de serrage et état de surface Spécifications applicables à la tige
Longueur totale (OAL) Longueur totale de l'outil Matrice aux dimensions standard ou plan homologué
Faux-rond radial Concentricité entre la partie coupante et la tige Exigence d'inspection convenue
Géométrie à extrémité carrée Profil de la face d'extrémité, état des angles et forme de la coupe centrale Configuration de l'outil sélectionnée
Profil cannelé et hélicoïdal Nombre de cannelures, forme de l'hélice et régularité de l'affûtage Configuration de fabrication approuvée
Techniques de découpe et de revêtement État des bords, défauts visibles et aspect du revêtement Exigences de production spécifiques à l'application
Marquage et identification Code de l'outil, dimensions et informations sur le lot, le cas échéant Confirmation de la commande et spécifications d'emballage

Mesure et traçabilité des lots

Les systèmes de mesure optique, les équipements de contrôle des outils et les jauges dimensionnelles adaptées sont choisis en fonction de la caractéristique à contrôler.

Mesure optique

Vérification du profil et des cotes des éléments de découpe spécifiés.

Vérification du faux-rond

Contrôle de la concentricité sur la base des exigences convenues pour le produit.

Inspection des bords

Examen approfondi de l'état de la face d'extrémité, des angles et du tranchant.

Identification des lots

Les informations relatives à la commande, au produit et au lot sont associées lorsque cela est nécessaire pour assurer la continuité de l'approvisionnement.

Documentation relative aux inspections : Les plans dimensionnels, les exigences en matière de contrôle d'échantillons ou toute documentation complémentaire peuvent être examinés conformément au cahier des charges de la commande avant le lancement de la production.

Procédé d'emballage de protection

Les fraises finies sont protégées afin de limiter le contact entre les arêtes de coupe et de garantir une identification claire des produits pendant le stockage et le transport.

Protective packaging process for solid carbide end mills
01 Protection individuelleLes tubes ou étuis de protection permettent de protéger les arêtes de coupe.
02 Identification des lotsLes étiquettes indiquent l'outil concerné et les informations relatives à la commande.
03 Protection des cartonsLe rembourrage interne est choisi en fonction de l'envoi.
04 Prêt à être expédiéLes cartons sont fermés et préparés en fonction du mode d'expédition confirmé.

Emballage pour commandes en gros et exportation

Les expéditions en vrac peuvent être organisées à l'aide de cartons renforcés, d'emballages de protection, d'un chargement sur palettes ou de caisses d'exportation, en fonction de la quantité commandée, du poids de l'envoi et des exigences de transport convenues.

Bulk-order and export packaging for HY Cutting Tools shipments

Coordination des livraisons

La finalisation de la production, le mode d'emballage et les modalités d'expédition sont confirmés conformément à la commande validée. Les options d'expédition (par coursier, par avion, par voie maritime ou selon les instructions du client) peuvent être examinées en fonction du volume de l'envoi et de sa destination. Le délai de livraison définitif est confirmé une fois que les spécifications du produit, la quantité et les exigences d'emballage ont été validées.

FAQ sur les produits et leurs applications

Answers to common questions about selecting and applying the 2-Flute DLC-Coated Solid Carbide Tapered Ball Nose End Mill for wood, MDF, plywood, acrylic, PMMA and selected plastic materials.

What materials is this DLC-coated tapered ball nose end mill designed for?
The primary applications include solid wood, MDF, plywood, acrylic, PMMA and selected plastic materials. Final cutting conditions should be matched to the material type, resin content, heat sensitivity, machining depth and required surface finish.
What machining operations are suitable for this tapered ball nose profile?
The tapered ball-nose geometry is suited to 3D carving, relief engraving, curved-surface finishing, lettering, decorative routing, model making and detailed contour machining. The rounded cutting profile is intended mainly for three-dimensional and blended surfaces rather than flat-bottom pocket machining.
What is the advantage of the DLC coating when machining wood and acrylic?
DLC provides a low-friction cutting surface that helps reduce resin or plastic adhesion and limits material buildup around the cutting edges. This is particularly useful when machining resin-containing wood products, acrylic and selected plastics where friction and heat can affect cutting consistency.
Why use a tapered body instead of a straight ball nose cutter?
The tapered body provides progressively greater support behind the cutting tip compared with a straight narrow neck of similar cutting size. This helps improve rigidity during deeper carving, relief work and detailed contour machining while maintaining a small ball-nose cutting profile.
How should the tool be used when machining acrylic or PMMA?
Effective chip evacuation and heat control are important when machining acrylic and PMMA. Avoid excessive rubbing or prolonged dwell, use a stable toolpath and maintain suitable spindle speed and feed so chips can leave the cutting zone instead of melting or adhering to the tool.
How should step-over be selected for 3D carving and surface finishing?
A smaller step-over generally produces a finer generated surface but increases machining time. Ball radius, surface curvature, programmed tolerance, machine rigidity and the required finish should be considered together when selecting the final step-over.

FAQ sur les commandes et la personnalisation

Information for distributors, woodworking-tool suppliers, CNC routing customers and buyers requesting standard or application-specific DLC-coated tapered ball nose configurations.

What standard sizes are available?
Reference configurations cover cutting diameters from Ø3 to Ø12 mm, with 5° as a standard taper reference and 3° and 7° options available for selected configurations. Cutting diameter, ball radius, taper angle, flute length, shank diameter and overall length should be confirmed before ordering.
Can non-standard dimensions or geometry be manufactured?
Yes. Cutting diameter, tip radius, taper angle, flute length, shank diameter, overall length and selected geometry can be reviewed according to the tool drawing, workpiece material, machining depth and application requirements.
Proposez-vous le marquage OEM et le conditionnement sous marque de distributeur ?
Laser marking, custom tool codes, private labels, individual protective tubes and customized packaging can be reviewed according to the available shank marking area, packaging specification and order quantity.
Quel est le délai de livraison habituel ?
When available from stock, standard items are generally ready for shipment within 1–3 working days. Lead time for customized tools is confirmed after specification and quantity review.
What information is required for an accurate quotation?
Please provide the workpiece material, cutting diameter, ball radius, taper angle, flute length, shank diameter, overall length, machining depth, application, required surface finish and order quantity. For non-standard tools, a dimensional drawing or existing tool specification is recommended.

Téléchargements techniques

Use the following references for product selection and starting machining-data review.

Catalogue de fraises en carbure monobloc

Review related ball-nose, tapered, square-end, corner-radius and application-specific solid carbide cutter series.

Consulter le catalogue

Guide des vitesses et des avances des fraises en bout

Access reference starting parameters for CNC routing, engraving and controlled machining trials.

Consulter le guide

Need a Size or Application Review?

Send the workpiece material, required cutting diameter, ball radius, taper angle, flute length, machining depth, surface-finish requirement and quantity for configuration and quotation review.

Demande de devis

Vous avez besoin d'informations sur les tailles, les prix ou les options personnalisées ?

Veuillez nous indiquer le type d'outil requis, ses dimensions, les quantités, le matériau de la pièce à usiner ainsi que toute exigence spécifique à un équipementier ou toute demande sur mesure. Nous vous confirmerons les caractéristiques techniques adaptées, la disponibilité, le délai de livraison et les détails du devis.

Dimensions standard Petites commandes d'essai Tailles variées Options OEM et personnalisées
Demander le prix et les caractéristiques techniques Discuter sur WhatsApp

Les croquis, les listes de dimensions et les photos de référence sont les bienvenus.
