HRC55 2-Flute Solid Carbide Tapered Ball Nose End Mill for 3D Woodworking

HRC55 2-flute solid carbide tapered ball nose end mill designed for 3D woodworking and CNC carving applications. The tapered geometry provides better accessibility for deep relief machining, smooth surface finishing and stable cutting performance.

⚙️ Configurations de produits

*Tool Type: Tapered ball nose end mill
*Flute Count: 2 Flute
*Hardness Capability: Up to HRC55
*Application: 3D carving, relief machining, engraving and contouring
*Workpiece Materials: Wood, MDF, plywood, acrylic and composite materials
*Taper Angle: Custom taper angles available
*Cutting Edge: Full radius ball nose design for smooth 3D finishing
*Tool Material: Ultra-fine grain solid carbide for durability and stable performance
*Size Range: Dimensions standard disponibles ; diamètres et longueurs sur mesure possibles
*Customization: Custom radius, taper angle, flute length, overall length and specifications available

Une qualité constante

Une géométrie constante d'une commande à l'autre.

Commandes flexibles

Petits lots et formats variés disponibles.

Assistance OEM

Marquage, étiquettes et emballages personnalisés.

Modèles standard et sur mesure

Dimensions standard et configurations sur mesure.

HRC55 2-Flute Solid Carbide Tapered End Mill Overview

This 2-flute solid carbide tapered ball nose end mill is designed for 3D woodworking, relief carving, deep-detail engraving and curved-surface finishing. Its spherical cutting tip produces smooth transitions across contoured surfaces, while the gradually enlarged tapered body provides more support than a uniformly slender straight-neck tool. The 2-flute geometry offers sufficient chip space for wood fibers, resin and fine dust during CNC routing. Ball radii from R0.25 to R2.0 and overall lengths from 50 to 110 mm are available. Custom taper angles, cutting lengths, shank diameters and surface treatments can be reviewed for different woodworking materials and machine configurations.

Tool Geometry
Tapered Ball Nose
Nombre de flûtes
2 Flutes
Ball Radius
R0.25–R2.0
Primary Application
3D Wood Carving

Key Features and Woodworking Benefits

Tapered-Core Rigidity

The body gradually increases in diameter to support the ball tip during deep relief carving and extended-reach machining.

Smooth 3D Contouring

The spherical tip follows curved surfaces, recessed details, rounded channels and sculptured forms with smooth cutting transitions.

Two-Flute Chip Clearance

Two flute valleys provide space for removing wood chips, resin and fine dust during detailed CNC carving.

Multiple Reach Options

Different radii, cutting lengths, shank diameters and overall lengths support shallow detailing and deeper 3D relief work.

Product Note: HRC55 identifies the carbide-tool series and does not describe the hardness of wood. Cutting geometry and surface treatment should be selected according to the wood species, resin content, engineered-board composition and required surface finish.

3D Woodworking Applications

  • 3D relief carving and sculptured wood surfaces
  • Detailed furniture panels and decorative patterns
  • Curved grooves, rounded channels and recessed features
  • Wood molds, models, signs and artistic engraving
  • Deep-detail carving with restricted tool access
  • Semi-finishing and finishing of CNC-routed surfaces
Application / Material

Hardwood

Softwood

Plywood

MDF / HDF

Wood Composites

Tapered Ball Nose End Mill Details

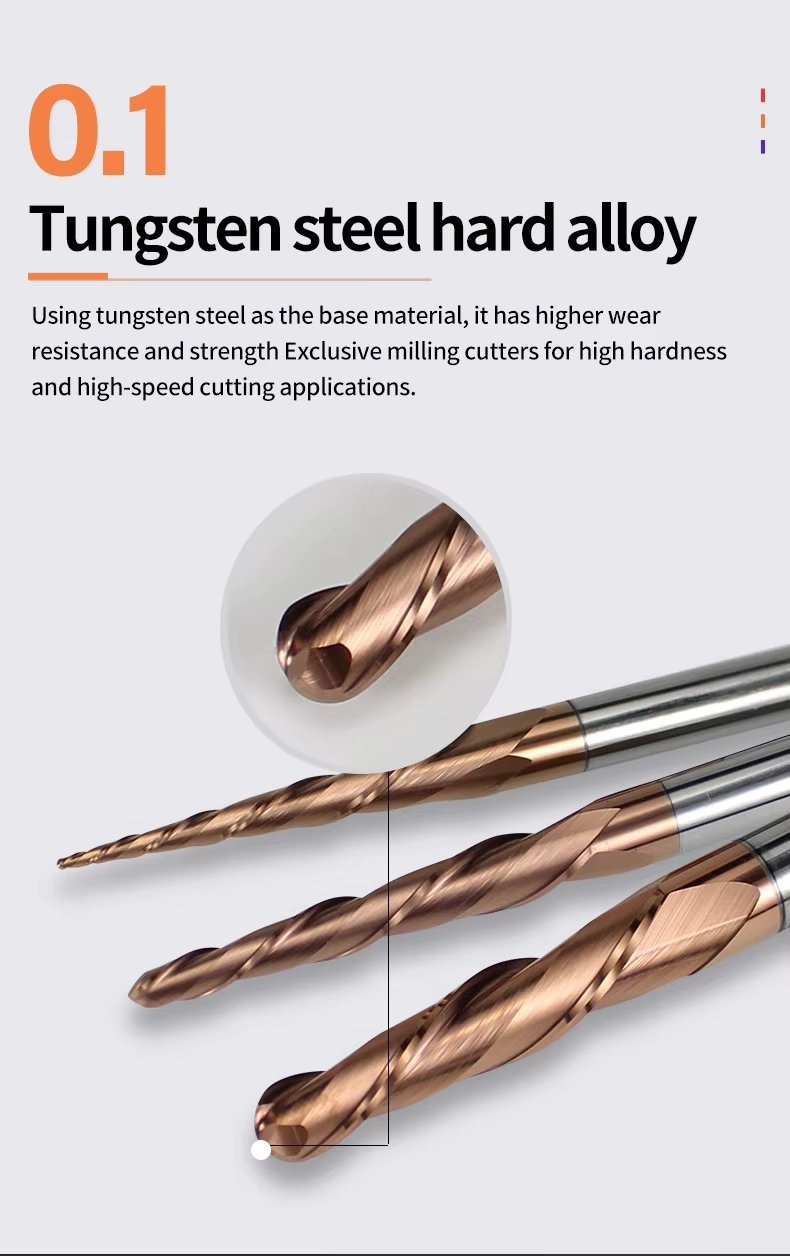

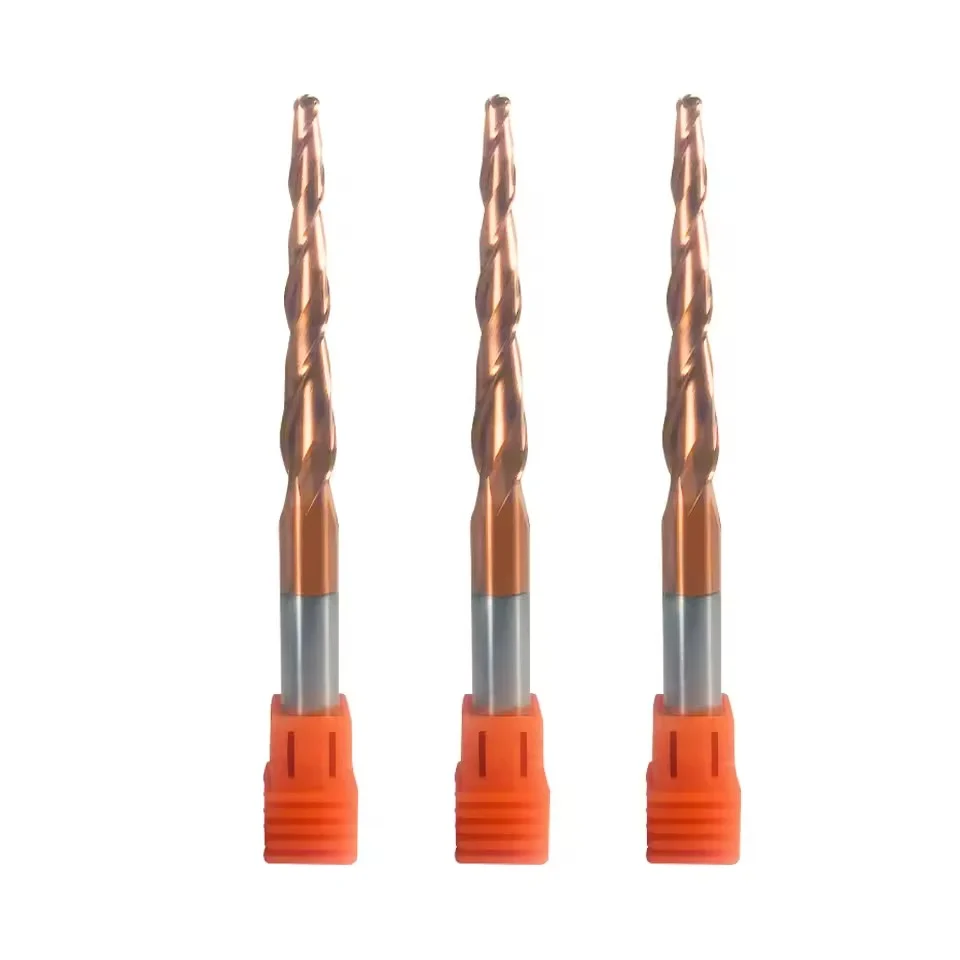

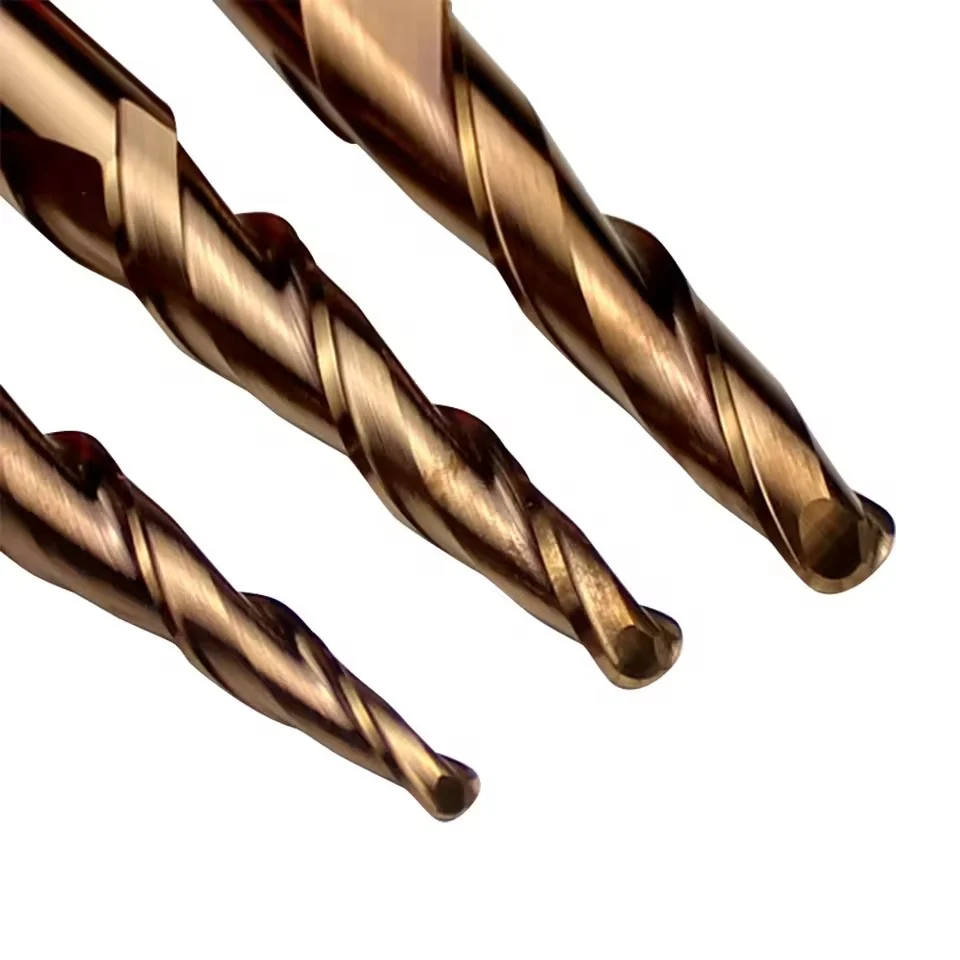

Two-flute solid carbide tapered ball nose end mill for 3D woodworking

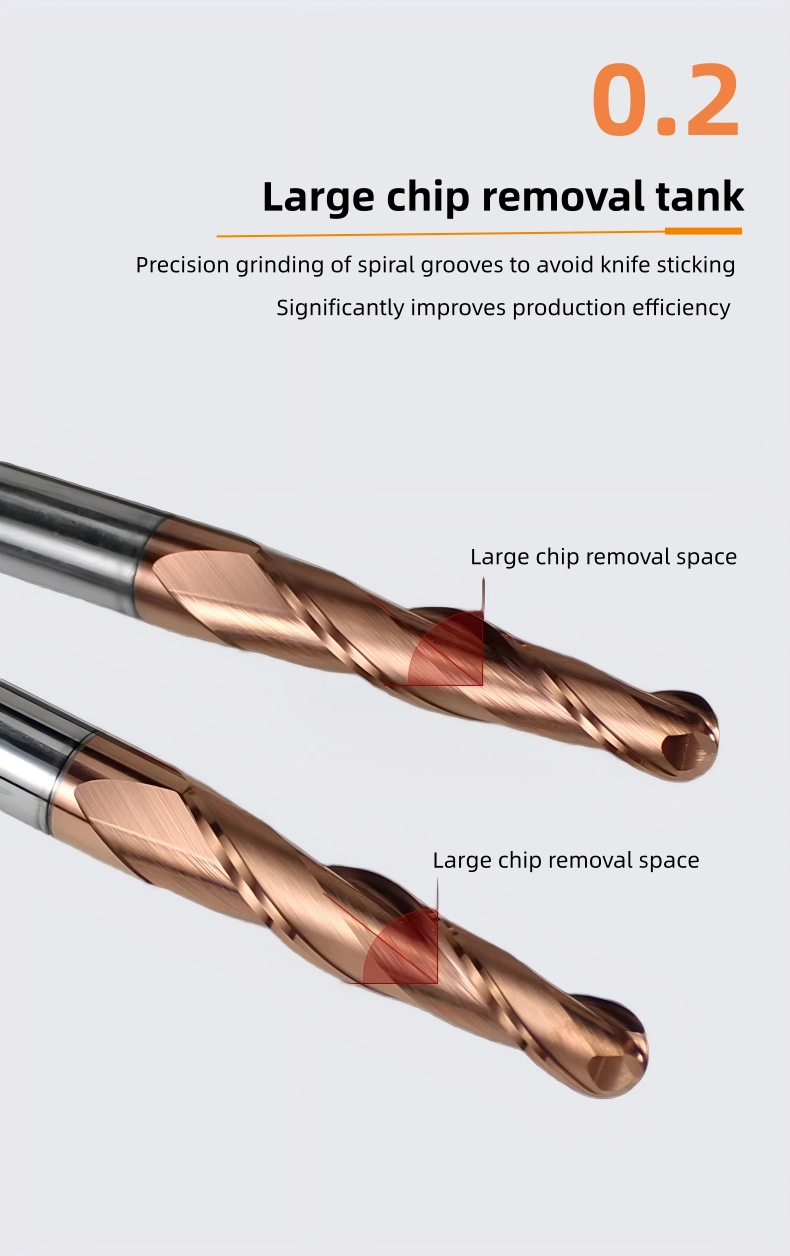

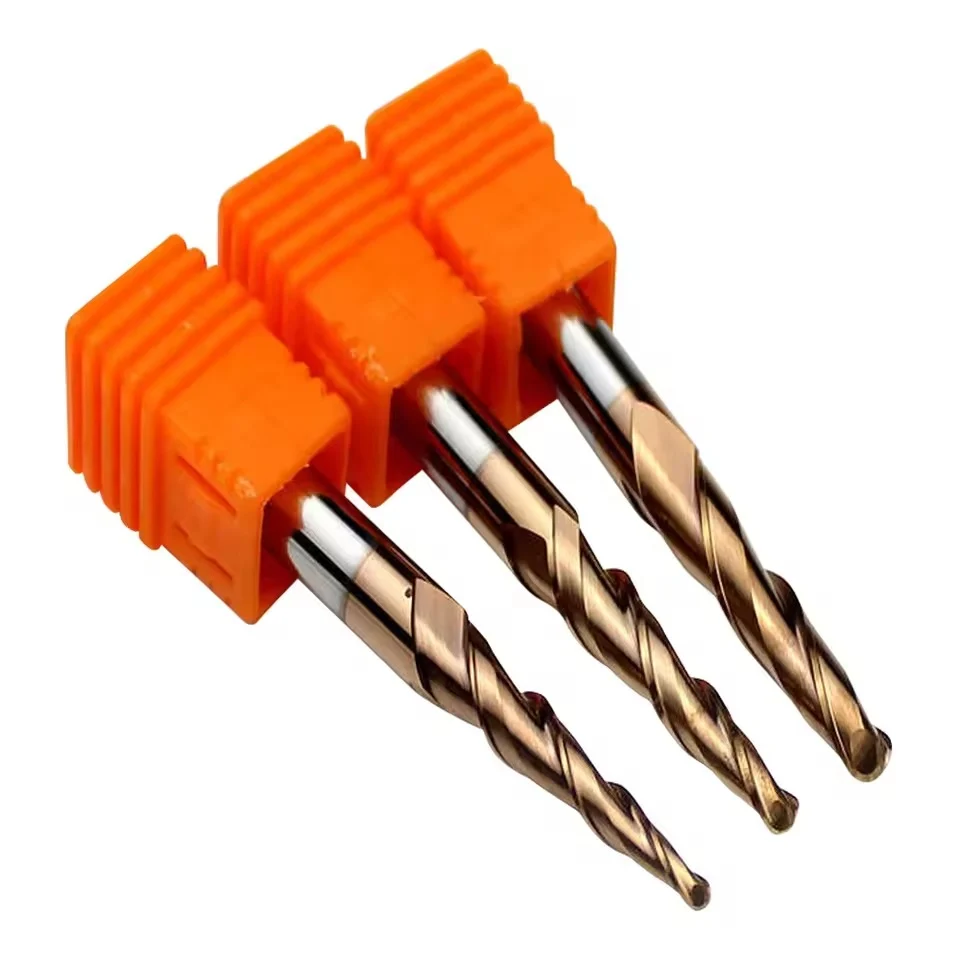

Tapered ball nose cutting geometry for deep wood relief carving

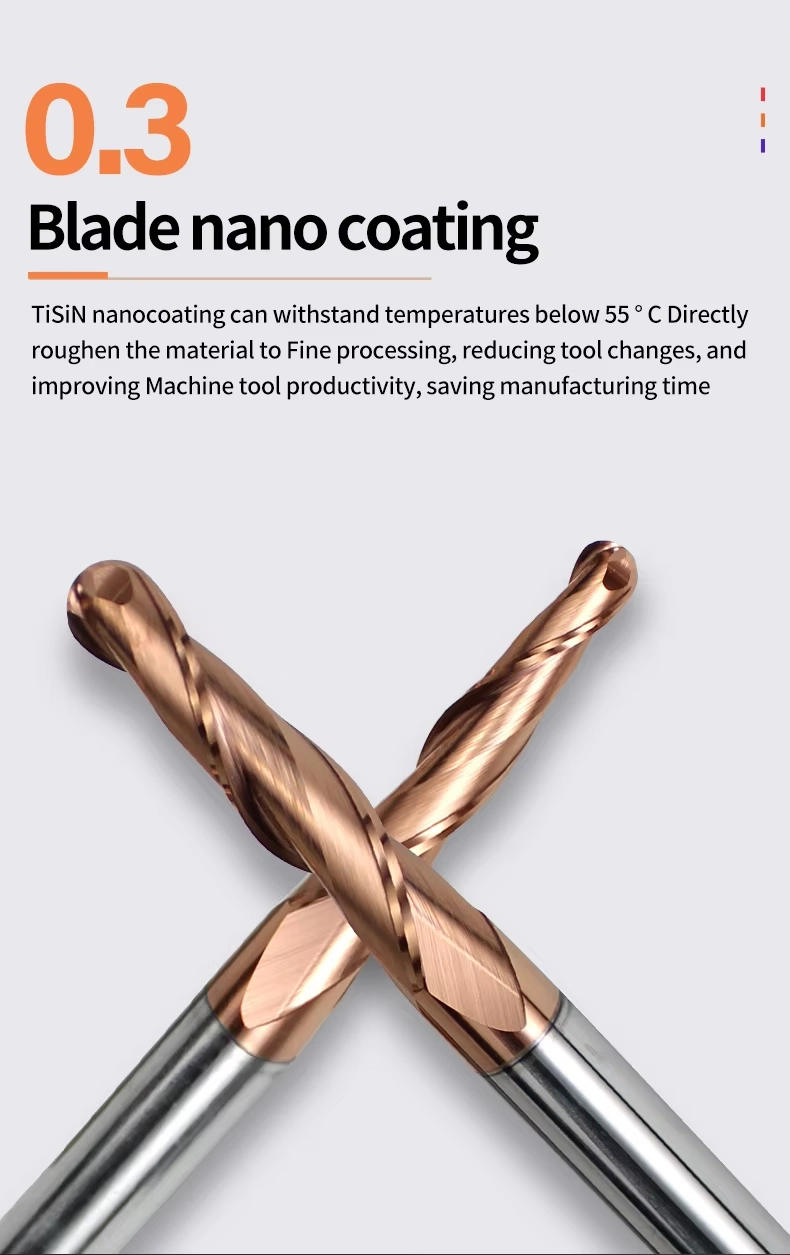

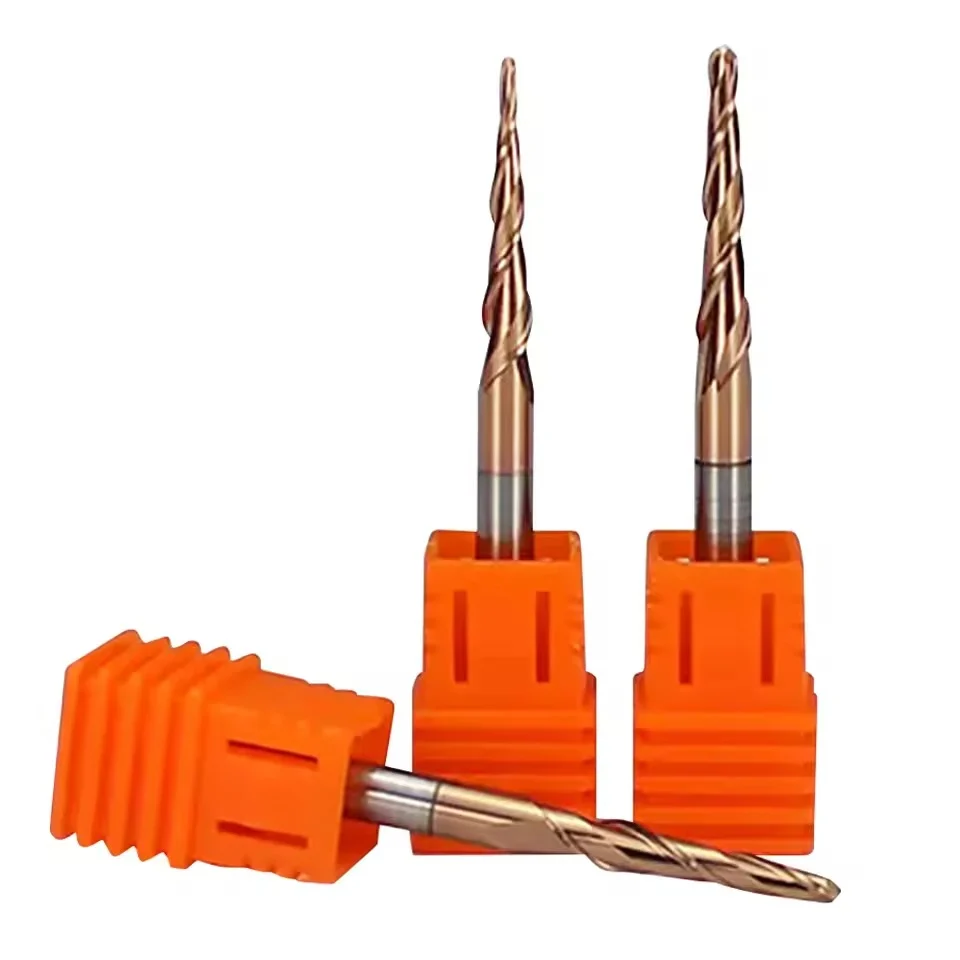

Solid carbide tapered ball nose router bit for detailed CNC woodworking

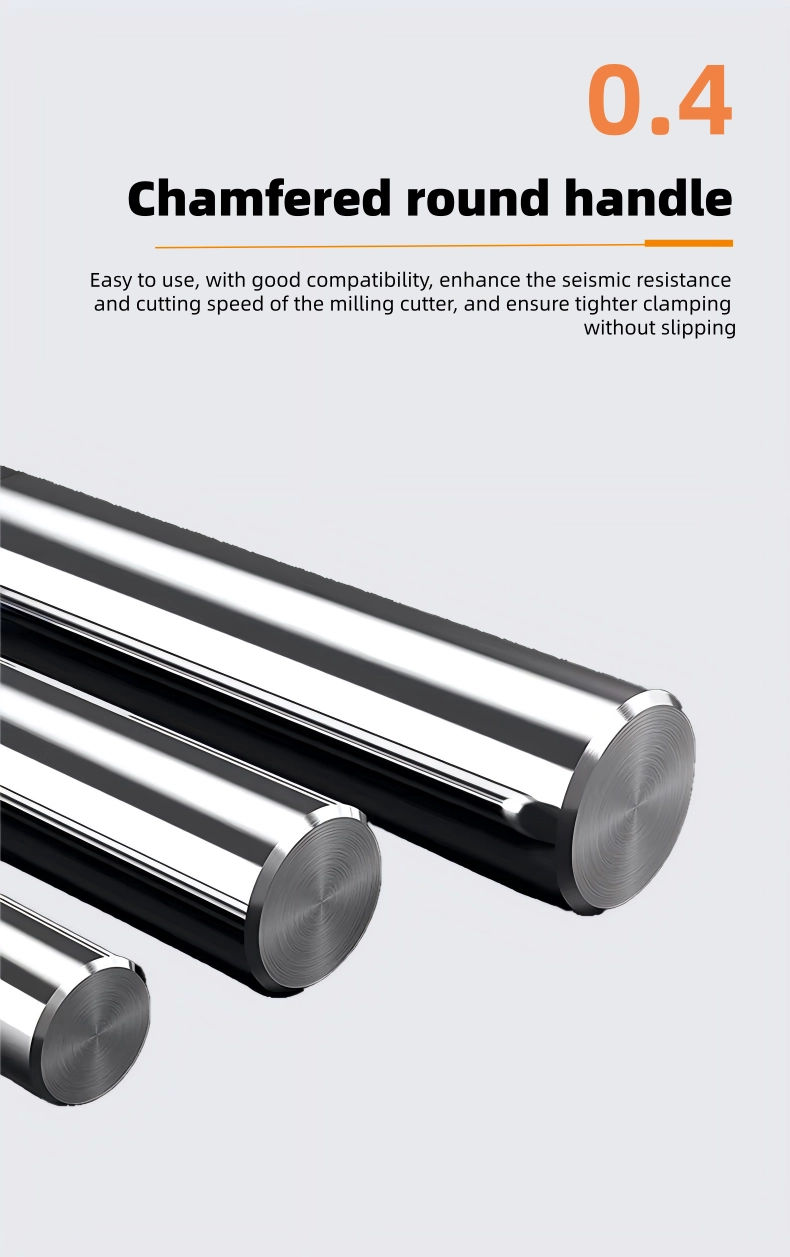

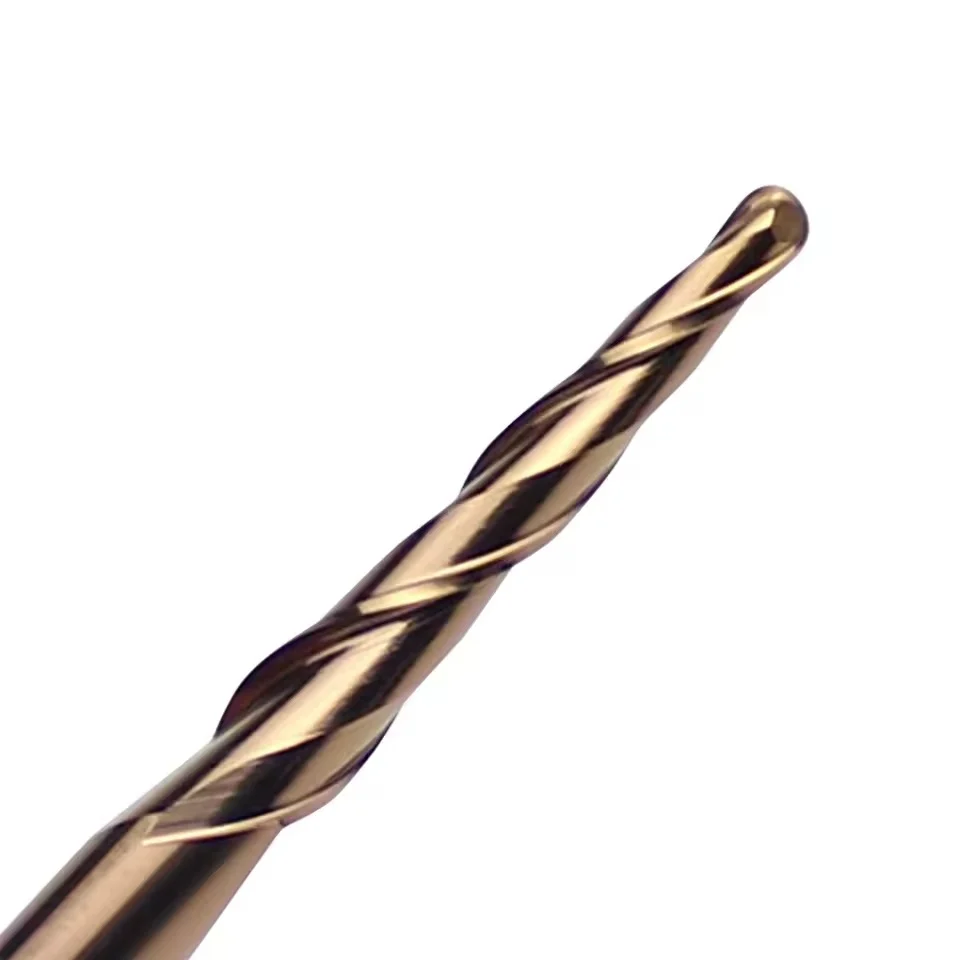

Long-reach tapered ball nose end mill for curved wooden surfaces

3D Carving Guidance

  • Remove bulk material with a suitable roughing cutter before detailed finishing.
  • Use the shortest practical tool overhang to reduce vibration and deflection.
  • Select a smaller stepover when a finer carved surface is required.
  • Maintain continuous dust extraction or air-assisted chip evacuation.
  • Adjust feed and spindle speed according to wood density and tool radius.
Selection Note: The ball radius controls the smallest concave detail and affects the visible scallop height. The taper angle and usable reach must also be checked against the depth and wall angle of the 3D model.

Tapered End Mill Specifications

The standard reference range includes ball radii from R0.25 to R2.0, shank diameters from Ø4 to Ø10 mm and overall lengths from 50 to 110 mm. Ball radius, cutting height, taper angle and overall length should be checked together against the depth and geometry of the 3D woodworking model.

PARAMÈTRE PRODUCT CONFIGURATION
Type d'outil Solid carbide tapered ball nose end mill for 3D woodworking, relief carving and curved-surface finishing
Carbide Substrate HRC55-series fine-grain solid carbide selected for cutting-edge wear resistance, toughness and tapered-body rigidity
Nombre de flûtes Standard 2-flute geometry for wood-chip clearance and controlled cutting resistance during detailed carving
Ball Radius Standard reference radii from R0.25–R2.0; other radii can be reviewed according to the 3D model
Taper Angle Common reference options include 1°, 2°, 3°, 5° and 7°; final availability must be confirmed for each radius and cutting length
Cutting Height Reference cutting heights from 15–70 mm according to the listed standard models
Diamètre de la tige Standard Ø4, Ø6, Ø8 and Ø10 mm cylindrical shanks in the listed reference range
Longueur totale Standard reference lengths of 50, 75, 85, 100 and 110 mm
Helix Geometry Helical 2-flute geometry selected for smooth cutting engagement and wood-chip evacuation
Surface Treatment Uncoated polished, low-friction or application-specific coated configurations available according to the wood species, resin content and board abrasiveness
Matériaux appropriés Hardwood, softwood, plywood, MDF, HDF and selected engineered wood products
Compatibilité des machines CNC routers, woodworking machining centers and suitable engraving machines
Tolérance dimensionnelle Reference tolerance up to ±0.01 mm; critical radius, taper, cutting height and runout requirements are confirmed by drawing

Dimensional Reference

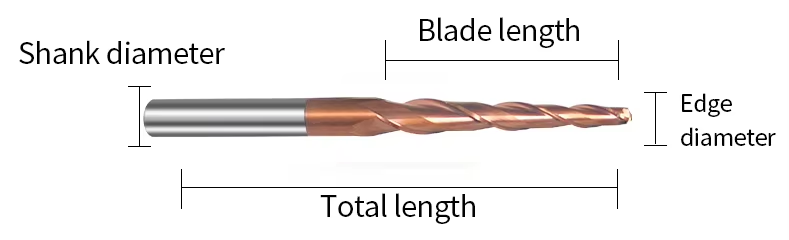

Tapered ball nose end mill dimensions for 3D woodworking
Dimension Symbols: SHK = shank diameter; R = ball radius; H = cutting height or tapered working length; L = overall length. Confirm the taper angle separately because it is not identified in the original size table.

Standard Reference Sizes

SIZE SHK (mm) R (mm) H (mm) L (mm)
R0.25 × 15 × 50 × 4D 4 0.25 15 50
R0.5 × 15 × 50 × 4D 4 0.5 15 50
R0.75 × 15 × 50 × 4D 4 0.75 15 50
R1.0 × 15 × 50 × 4D 4 1.0 15 50
R0.25 × 20.5 × 50 × 4D 4 0.25 20.5 50
R0.5 × 20.5 × 50 × 4D 4 0.5 20.5 50
R0.75 × 20.5 × 50 × 4D 4 0.75 20.5 50
R1.0 × 20.5 × 50 × 4D 4 1.0 20.5 50
R0.25 × 20 × 50 × 6D 6 0.25 20 50
R0.5 × 20 × 50 × 6D 6 0.5 20 50
R0.75 × 20 × 50 × 6D 6 0.75 20 50
R1.0 × 20 × 50 × 6D 6 1.0 20 50
R0.25 × 30.5 × 75 × 6D 6 0.25 30.5 75
R0.5 × 30.5 × 75 × 6D 6 0.5 30.5 75
R0.75 × 30.5 × 75 × 6D 6 0.75 30.5 75
R1.0 × 30.5 × 75 × 6D 6 1.0 30.5 75
R1.5 × 30.5 × 75 × 6D 6 1.5 30.5 75
R2.0 × 30.5 × 75 × 6D 6 2.0 30.5 75
R2.0 × 60 × 100 × 6D 6 2.0 60 100
R0.5 × 47 × 85 × 8D 8 0.5 47 85
R1.0 × 47 × 85 × 8D 8 1.0 47 85
R1.5 × 47 × 85 × 8D 8 1.5 47 85
R2.0 × 47 × 85 × 8D 8 2.0 47 85
R0.5 × 60 × 100 × 8D 8 0.5 60 100
R1.0 × 60 × 100 × 8D 8 1.0 60 100
R1.5 × 60 × 100 × 8D 8 1.5 60 100
R2.0 × 60 × 100 × 8D 8 2.0 60 100
R2.0 × 70 × 110 × 10D 10 2.0 70 110
Remarque concernant la taille : The original data does not associate a taper angle with each listed model. Confirm the required taper angle, cutting direction, ball radius, working height, shank diameter and overall length before ordering. Custom sizes are reviewed according to the 3D model or dimensional drawing.

2-Flute Tapered Ball Nose End Mill Customization

Ball radius, taper angle, cutting height, flute geometry, shank diameter, overall length, cutting-edge preparation and surface treatment can be configured for 3D woodworking applications. Standard reference configurations use a 2-flute tapered ball-nose design with R0.25–R2.0 radius options for relief carving, curved grooves, recessed details and sculptured surfaces. Drawing-defined non-standard tools can be reviewed according to the wood species, board composition, carving depth, wall angle, spindle specification, dust-extraction method and required surface finish.

PARAMÈTRE CAPACITÉS DE FABRICATION
Ball Radius Standard reference radii from R0.25–R2.0, with custom ball radii reviewed according to the smallest concave detail, carving resolution and required surface finish
Taper Angle Common reference options include 1°, 2°, 3°, 5° and 7°; custom angles can be reviewed according to the model wall angle, carving depth and required tool rigidity
Nombre de flûtes Standard 2-flute configuration providing space for wood-chip, resin and dust evacuation during detailed 3D carving
Cutting Height Standard reference heights from 15–70 mm, with drawing-defined working lengths available according to relief depth and tool-access requirements
Tapered-Core Geometry The tapered body can be adjusted to balance access to narrow or deep details with the rigidity required for stable extended-reach carving
Configuration de la tige Standard Ø4, Ø6, Ø8 and Ø10 mm cylindrical shanks, with drawing-defined shank diameter and clamping length available for specific router collets
Longueur totale Standard reference lengths of 50, 75, 85, 100 and 110 mm, with custom overall lengths available according to machine clearance and carving depth
Ball-Nose Geometry Precision-ground spherical cutting tip for curved grooves, rounded transitions, recessed details and continuous 3D surfaces
Flute Geometry Helical flute geometry, rake angle, flute depth and chip space can be matched to the wood density, fiber structure, resin content and required surface quality
Une préparation à la pointe de la technologie Sharp edge preparation, relief geometry, ball-tip transition and edge-strength balance reviewed according to the wood material and cutting load
Carbide Grade Fine-grain solid carbide selected to balance cutting-edge sharpness, wear resistance, toughness and tapered-body rigidity
Surface Treatment Polished uncoated, low-friction or application-specific coated surfaces can be reviewed according to wood resin, adhesive content, board abrasiveness and required tool life
Matériaux des pièces à usiner Configurations can be reviewed for hardwood, softwood, plywood, MDF, HDF and selected engineered wood materials
Woodworking Application Geometry can be configured for 3D relief carving, decorative panels, sculptured surfaces, curved channels, recessed lettering, models and fine-detail engraving
Tolérance dimensionnelle Drawing-defined control of ball radius, taper angle, cutting height, shank diameter, overall length and tool runout, with critical tolerances confirmed before production
Fabrication pour compte de tiers (OEM) et marques de distributeur Custom laser marking, tool codes, radius and angle identification, labels, individual protective tubes and private-label packaging are available
Note d'ingénierie : Please provide the 3D model or dimensional drawing, wood species or board type, required ball radius, taper angle, cutting height, shank diameter, overall length, spindle speed range, collet size, carving depth, dust-extraction method, surface-finish requirement and order quantity. Final flute geometry, surface treatment and custom dimensions are confirmed after technical review.

Services OEM et de marque de distributeur

Des options de fabrication OEM et d'approvisionnement sous marque de distributeur sont proposées aux distributeurs industriels, aux marques d'outillage et aux clients ayant des commandes récurrentes. Le marquage laser, le contenu des étiquettes, l'emballage de protection et la finition du revêtement peuvent être personnalisés conformément au cahier des charges approuvé et aux exigences de la commande.

OEM laser marking custom labels coatings and packaging for solid carbide square end mills

Gravure au laser

Les logos personnalisés, les codes d'outils, les dimensions de coupe, l'identification du revêtement et les numéros de lot peuvent être marqués en fonction de la surface disponible sur la tige.

Étiquettes et emballages personnalisés

Il est possible de consulter les tubes de protection individuels, les étiquettes des produits, les détails techniques, les tubes d'emballage colorés et les emballages sous marque de distributeur.

Conditions commerciales

La quantité minimale de commande (MOQ), l'évaluation des échantillons, les essais de dimensions personnalisées, les commandes répétées et les programmes d'approvisionnement planifiés sont confirmés en fonction de la configuration choisie.

Processus technique

Un processus de contrôle structuré est mis en œuvre afin de vérifier la conformité des fraises à bout carré standard, sur mesure et de marque propre avant leur mise en production.

ÉTAPE 01

Demande de renseignements

Veuillez indiquer le matériau, la dureté, l'opération de fraisage, les dimensions, les tolérances et la quantité.

ÉTAPE 02

Ingénierie

Vérifier la géométrie de la canule, l'angle d'hélice, la préparation des bords, le revêtement, ainsi que les paramètres ap et ae.

ÉTAPE 03

Commercial

Confirmez le devis, la quantité minimale de commande (MOQ), les exigences relatives aux échantillons, le calendrier de production et les conditions de livraison.

ÉTAPE 04

Production

Rectification CNC, usinage des faces d'extrémité, préparation des arêtes, revêtement et marquage laser.

ÉTAPE 05

Contrôle qualité

Vérifiez le diamètre, la longueur de la rainure, la tige, le faux-rond, la géométrie de l'extrémité carrée et les arêtes de coupe.

Qualité, contrôle et livraison

Nos fraises à bout carré en carbure monobloc font l'objet d'un contrôle comprenant la vérification des matériaux, la rectification de précision, des mesures en cours de fabrication et un contrôle final. Les dimensions clés, la géométrie du bout carré, l'état des arêtes de coupe, l'aspect du revêtement et l'identification du produit sont vérifiés conformément au cahier des charges ou au plan approuvé avant l'emballage.

Controlled manufacturing and final inspection for solid carbide square end mills

Contrôle qualité en trois étapes

Des points de contrôle sont mis en place tout au long du processus de fabrication afin de garantir la cohérence dimensionnelle et de faciliter le suivi des commandes récurrentes.

ÉTAPE 01

Contrôle des entrées de marchandises

La qualité du substrat en carbure, les dimensions des ébauches et les informations relatives au matériau fourni sont vérifiées par rapport aux exigences de production.

ÉTAPE 02

Contrôle du broyage en cours de fabrication

Le diamètre de coupe, la géométrie des goujures, la longueur des goujures, le profil de l'extrémité carrée et les dimensions de la tige sont contrôlés pendant le meulage CNC.

ÉTAPE 03

Inspection finale des outils

Les outils finis font l'objet d'un contrôle portant sur les cotes spécifiées, le faux-rond, l'état des arêtes de coupe, l'aspect du revêtement, le marquage et l'identification sur l'emballage.

Caractéristiques clés d'inspection

Les exigences en matière d'inspection sont définies conformément au cahier des charges standard du produit ou au plan personnalisé approuvé.

POINT D'INSPECTION POINT FORT : LE CONTRÔLE BASE DE CONFIRMATION
Diamètre de coupe (DC) Diamètre et homogénéité dimensionnelle Cahier des charges standard ou plan homologué
Longueur de la flûte (APMX) Longueur de coupe effective Dimensions du produit confirmées ou exigences relatives au dessin
Diamètre de la tige (DCON) Dimensions de la section de serrage et état de surface Spécifications applicables à la tige
Longueur totale (OAL) Longueur totale de l'outil Matrice aux dimensions standard ou plan homologué
Faux-rond radial Concentricité entre la partie coupante et la tige Exigence d'inspection convenue
Géométrie à extrémité carrée Profil de la face d'extrémité, état des angles et forme de la coupe centrale Configuration de l'outil sélectionnée
Profil cannelé et hélicoïdal Nombre de cannelures, forme de l'hélice et régularité de l'affûtage Configuration de fabrication approuvée
Techniques de découpe et de revêtement État des bords, défauts visibles et aspect du revêtement Exigences de production spécifiques à l'application
Marquage et identification Code de l'outil, dimensions et informations sur le lot, le cas échéant Confirmation de la commande et spécifications d'emballage

Mesure et traçabilité des lots

Les systèmes de mesure optique, les équipements de contrôle des outils et les jauges dimensionnelles adaptées sont choisis en fonction de la caractéristique à contrôler.

Mesure optique

Vérification du profil et des cotes des éléments de découpe spécifiés.

Vérification du faux-rond

Contrôle de la concentricité sur la base des exigences convenues pour le produit.

Inspection des bords

Examen approfondi de l'état de la face d'extrémité, des angles et du tranchant.

Identification des lots

Les informations relatives à la commande, au produit et au lot sont associées lorsque cela est nécessaire pour assurer la continuité de l'approvisionnement.

Documentation relative aux inspections : Les plans dimensionnels, les exigences en matière de contrôle d'échantillons ou toute documentation complémentaire peuvent être examinés conformément au cahier des charges de la commande avant le lancement de la production.

Procédé d'emballage de protection

Les fraises finies sont protégées afin de limiter le contact entre les arêtes de coupe et de garantir une identification claire des produits pendant le stockage et le transport.

Protective packaging process for solid carbide end mills
01 Protection individuelleLes tubes ou étuis de protection permettent de protéger les arêtes de coupe.
02 Identification des lotsLes étiquettes indiquent l'outil concerné et les informations relatives à la commande.
03 Protection des cartonsLe rembourrage interne est choisi en fonction de l'envoi.
04 Prêt à être expédiéLes cartons sont fermés et préparés en fonction du mode d'expédition confirmé.

Emballage pour commandes en gros et exportation

Les expéditions en vrac peuvent être organisées à l'aide de cartons renforcés, d'emballages de protection, d'un chargement sur palettes ou de caisses d'exportation, en fonction de la quantité commandée, du poids de l'envoi et des exigences de transport convenues.

Bulk-order and export packaging for HY Cutting Tools shipments

Coordination des livraisons

La finalisation de la production, le mode d'emballage et les modalités d'expédition sont confirmés conformément à la commande validée. Les options d'expédition (par coursier, par avion, par voie maritime ou selon les instructions du client) peuvent être examinées en fonction du volume de l'envoi et de sa destination. Le délai de livraison définitif est confirmé une fois que les spécifications du produit, la quantité et les exigences d'emballage ont été validées.

FAQ sur les produits et leurs applications

Answers to common questions about selecting and applying the HRC55 2-Flute Solid Carbide Tapered Ball Nose End Mill for 3D Woodworking.

What materials is this tapered ball nose end mill intended to machine?
It is intended for 3D woodworking in suitable wood, engineered wood and selected wood-based materials. Resin content, abrasiveness, workholding and dust extraction should be considered before selecting cutting data.
Why use a tapered ball-nose design for 3D woodworking?
The tapered body provides additional support compared with a straight small-diameter neck, while the ball-nose tip generates curved surfaces and fine 3D details.
What woodworking operations are suitable?
Typical applications include 3D relief carving, sculpted surfaces, mold patterns, curved profiles, lettering and detailed finishing. Suitability for deep slots or heavy roughing should be reviewed separately.
Does HRC55 describe the hardness of the wood?
No. HRC55 is a tool-series designation related to carbide and coating positioning; it is not a workpiece-hardness requirement for wood. Tool selection should be based on the wood-based material and machining conditions.
How can burning and poor surface finish be reduced?
Use a sharp tool, suitable spindle speed and feed, stable workholding, effective dust extraction and an appropriate step-over. Avoid excessive rubbing caused by very low feed or worn cutting edges.
Can the taper angle and tip radius be customized?
Selected taper angles, tip diameters, ball radii, cutting lengths, shank dimensions and overall lengths can be reviewed according to the 3D model and required feature access.

FAQ sur les commandes et la personnalisation

Information for distributors, tooling brands and customers requesting standard or application-specific ball-nose configurations.

What standard sizes are available?
Availability should be confirmed by tip diameter, ball radius, taper angle, cutting length, shank diameter and overall length, flute count, coating or surface finish and required quantity. Referenced catalog sizes and production availability may differ by series.
Can non-standard dimensions or geometry be manufactured?
Yes. Selected tip diameter, ball radius, taper angle, cutting length, shank diameter and overall length, edge preparation and coating or polishing options can be reviewed according to the tool drawing, component geometry and machining application.
Proposez-vous le marquage OEM et le conditionnement sous marque de distributeur ?
Laser marking, tool codes, custom labels, protective tubes and private-label packaging can be reviewed according to the available shank marking area, packaging specification and order quantity.
What information is required for an accurate quotation?
Please provide the workpiece material and hardness, tip diameter, ball radius, taper angle, cutting length, shank diameter and overall length, machining operation, axial and radial engagement, tolerance or finish requirements, coating preference and order quantity. A tool drawing or component model is recommended for custom projects.

Téléchargements techniques

Use the following references for product selection and starting cutting-data review.

Catalogue de fraises en carbure monobloc

Review related ball-nose, square-end, corner-radius and application-specific end mill series.

Consulter le catalogue

Guide des vitesses et des avances des fraises en bout

Access reference starting parameters for application review and controlled machining trials.

Consulter le guide

Vous avez besoin d'informations sur les tailles, les prix ou les options personnalisées ?

Veuillez nous indiquer le type d'outil requis, ses dimensions, les quantités, le matériau de la pièce à usiner ainsi que toute exigence spécifique à un équipementier ou toute demande sur mesure. Nous vous confirmerons les caractéristiques techniques adaptées, la disponibilité, le délai de livraison et les détails du devis.

Dimensions standard Petites commandes d'essai Tailles variées Options OEM et personnalisées
Demander le prix et les caractéristiques techniques Discuter sur WhatsApp

Les croquis, les listes de dimensions et les photos de référence sont les bienvenus.
