Фрезы для трубных резьб из цельного твердого карбида: BSPP G и BSPT RC

Фрезы для трубных резьб из цельного твердого карбида: BSPP G и BSPT RC

Solid carbide BSP thread mills for internal BSPP G parallel and BSPT Rc taper threads in valves, fittings and fluid-control components. Custom sizes and OEM options are available.

Конфигурация продукта
Стандарты резьбыBSP G / BSPT Rc
Форма темыG: Параллельный / Rc: Конический, 1:16
Номинальный размер1/16″–1″, в зависимости от модели
Параметры TPI28 / 19 / 14 / 11
Диаметр режущего инструмента.G: Ø6–Ø20 мм / Rc: Ø5,3–Ø17,38 мм
Профиль реза55° Полный профиль

Пользовательские опцииРазмеры / Покрытие / OEM
Стандартная доставка1–3 рабочих дня
Минимальный объем заказаМинимальный объем заказа — 3–10 штук каждого размера
ЛУЧШИЙ ДЛЯ

Параметры G & Rc

Профиль 55° BSP

Твердый карбид

Индивидуальные заказы и OEM-производство

Обзор резьбофрезы BSPP G и BSPT Rc

Эти solid carbide BSP thread mills machine internal threads in valve bodies, fittings and fluid-control components. Choose a BSPP thread mill for G parallel threads or a BSPT thread mill for Rc taper threads. Listed nominal sizes range from 1/16″ to 1″, with custom dimensions and OEM options available.

Доступны алюминиевые и стальные варианты с покрытием или без него.

Геометрия режущей кромки и обработка поверхности подбираются с учетом материала заготовки и условий резания; предлагаются стандартные и индивидуальные конфигурации для резьбы различных размеров, глубин резания и производственных потребностей.

Выберите G или Rc

BSPP G — Параллельный

Для внутренней резьбы труб типа G с постоянным диаметром. Номинальный размер и количество витков на дюйм (TPI) должны соответствовать чертежу детали.

BSPT Rc — конический

Для внутренних резьб труб Rc с конусностью 1:16. Уточните требования к длине резьбы и калибру в зависимости от модели.

Для G и Rc требуется отдельный выбор модели. Номинальный размер трубы — это обозначение резьбы, а не измеренный диаметр внутреннего прохода.

Основные характеристики

Специальная геометрия 55°

Зубья полного профиля, размер которых соответствует выбранной резьбе BSP.

Корпус из цельного твердого карбида

Жесткая конструкция с четырьмя или пятью канавками, в зависимости от модели.

Четкая идентификация модели

Отдельные коды серий упрощают выбор, оформление заказа и повторную поставку.

Особенности твердосплавных трубных резьбонарезных фрез BSPP G и BSPT Rc

Материалы и области применения

Для деталей с трубной резьбой из стали, нержавеющей стали и чугуна. Алюминий, медь, титан и жаропрочные сплавы требуют соответствующей геометрии, покрытия и условий резания. Уточните марку и твердость материала, в том числе для применений с твердостью около 48 HRC.

Справочник по материалам заготовок для твердосплавных трубных резьбонарезных фрез

Лучшее для: Указанные внутренние резьбы типа G или Rc в клапанах, фитингах, гидравлических коллекторах и пневматических узлах.

Не подходит для: NPT, обычные метрические резьбы или размеры, выходящие за пределы технических характеристик выбранной модели.

Советы по выбору

  • Выберите G или Rc, номинальный размер трубы, количество витков на дюйм (TPI) и требуемую длину резьбы.
  • Проверьте готовность отверстия, зазоры инструмента и требования к интерполяции ЧПУ.
  • Перед запуском серийного производства проверьте первую резьбу с помощью калибра G или Rc.

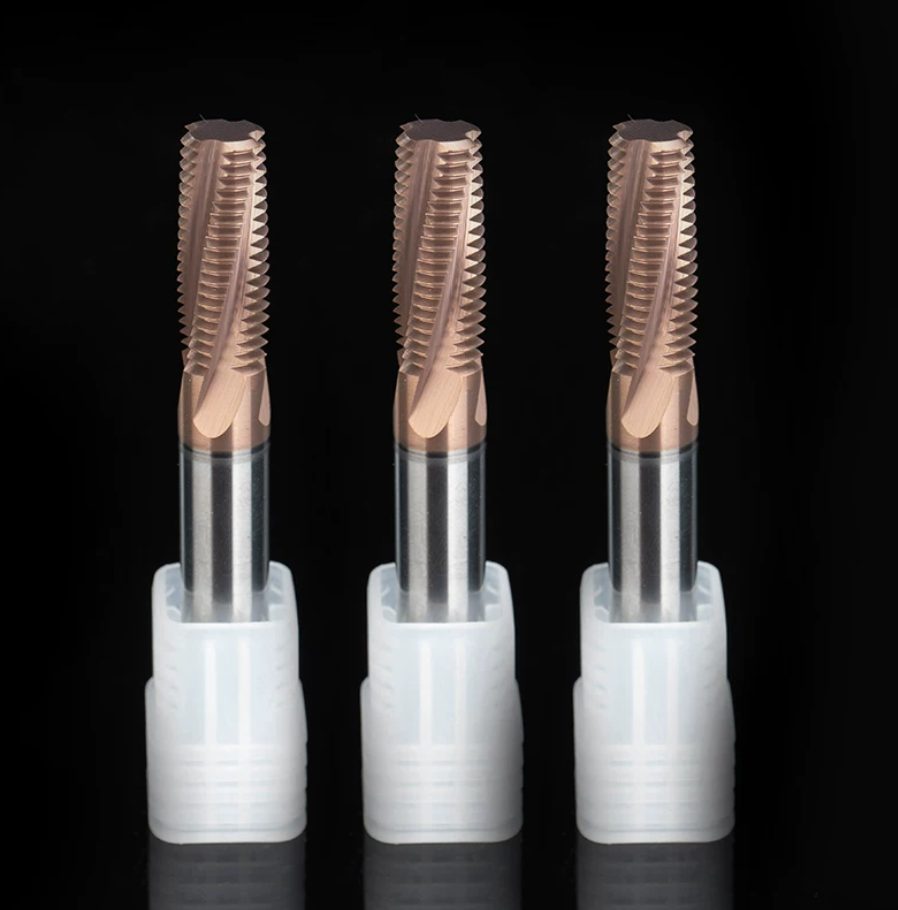

Фотографии товаров

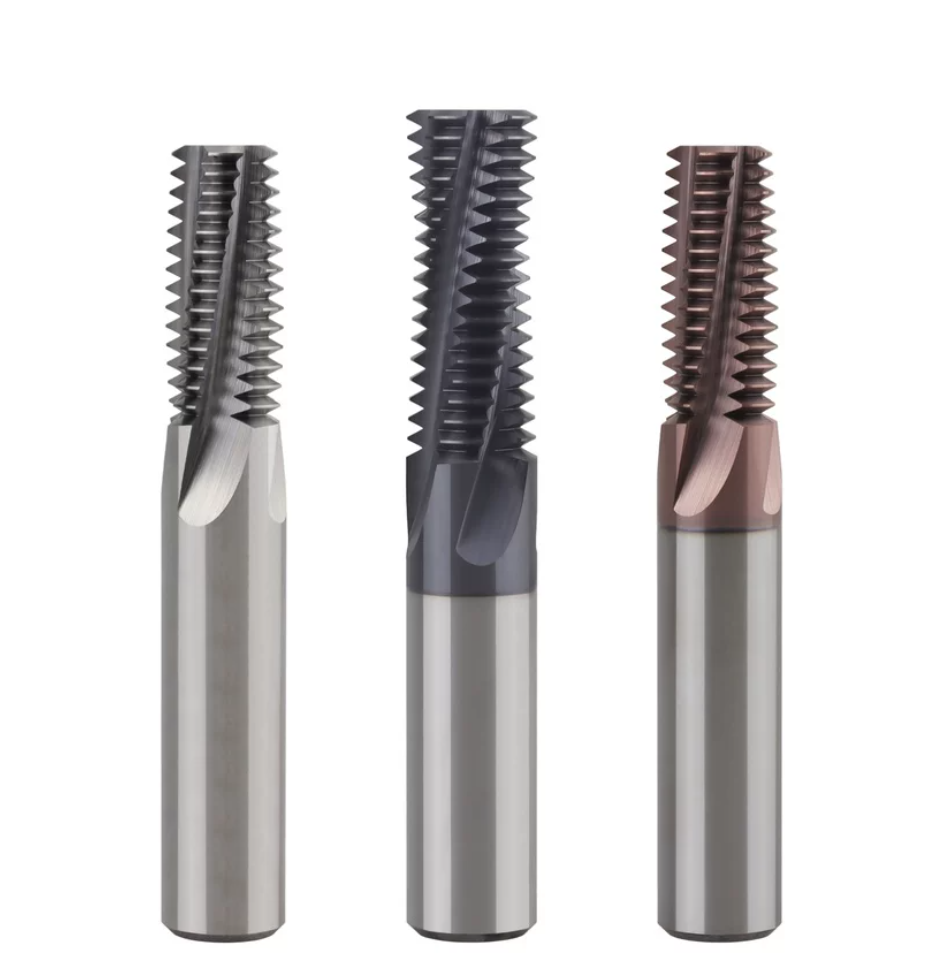

Обзор продукции: резьбонарезные станки для труб BSPP G и BSPT Rc

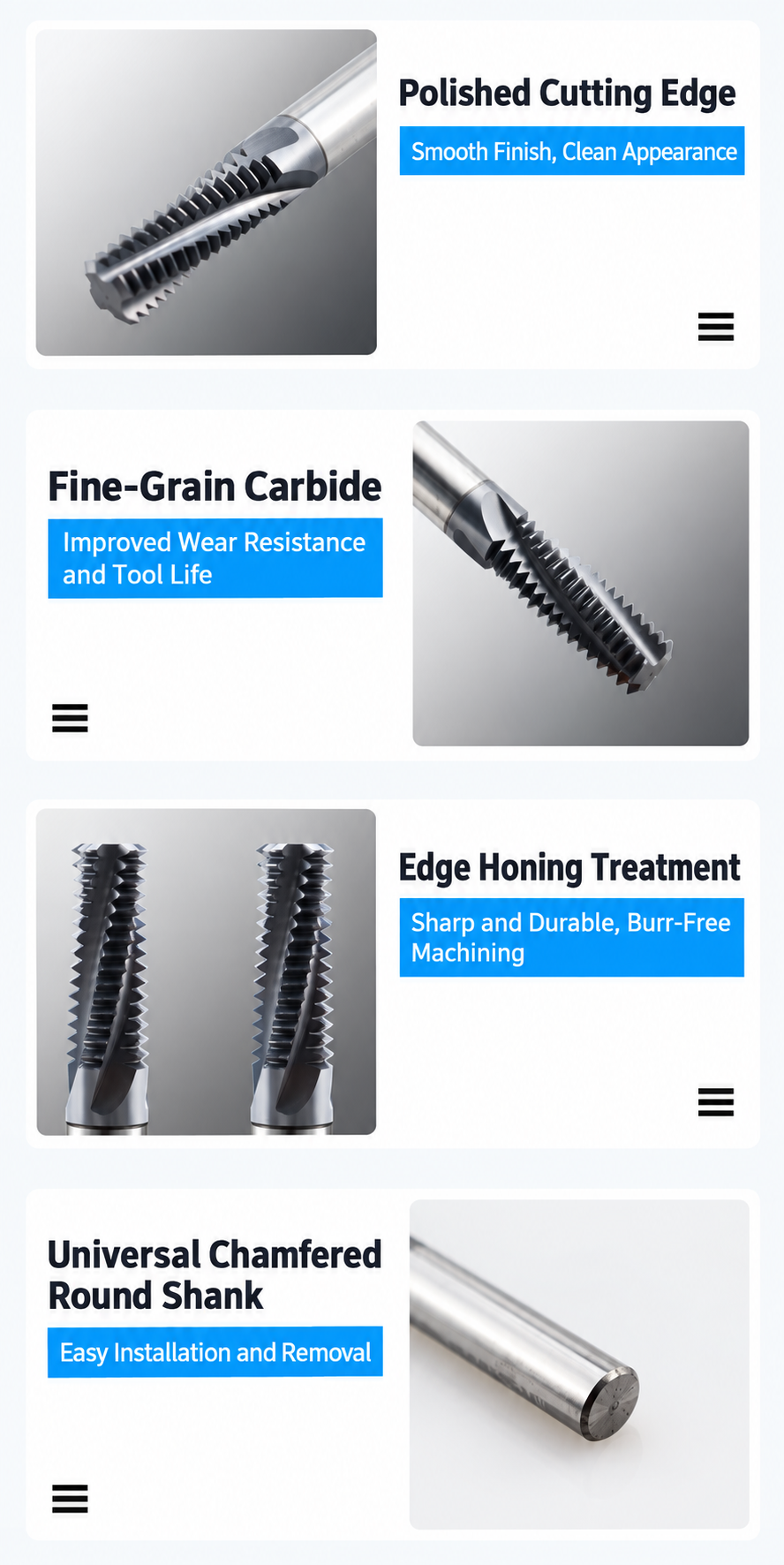

Геометрия режущей кромки и качество поверхности резьбонарезного станка для труб BSP

Технические характеристики резьбофрезы BSPP G и BSPT Rc

Выберите серию, номинальный размер трубы и шаг резьбы (TPI) из приведенных ниже таблиц. Размеры инструментов указаны в мм; номинальные размеры труб соответствуют дюймовой обозначению резьбы.

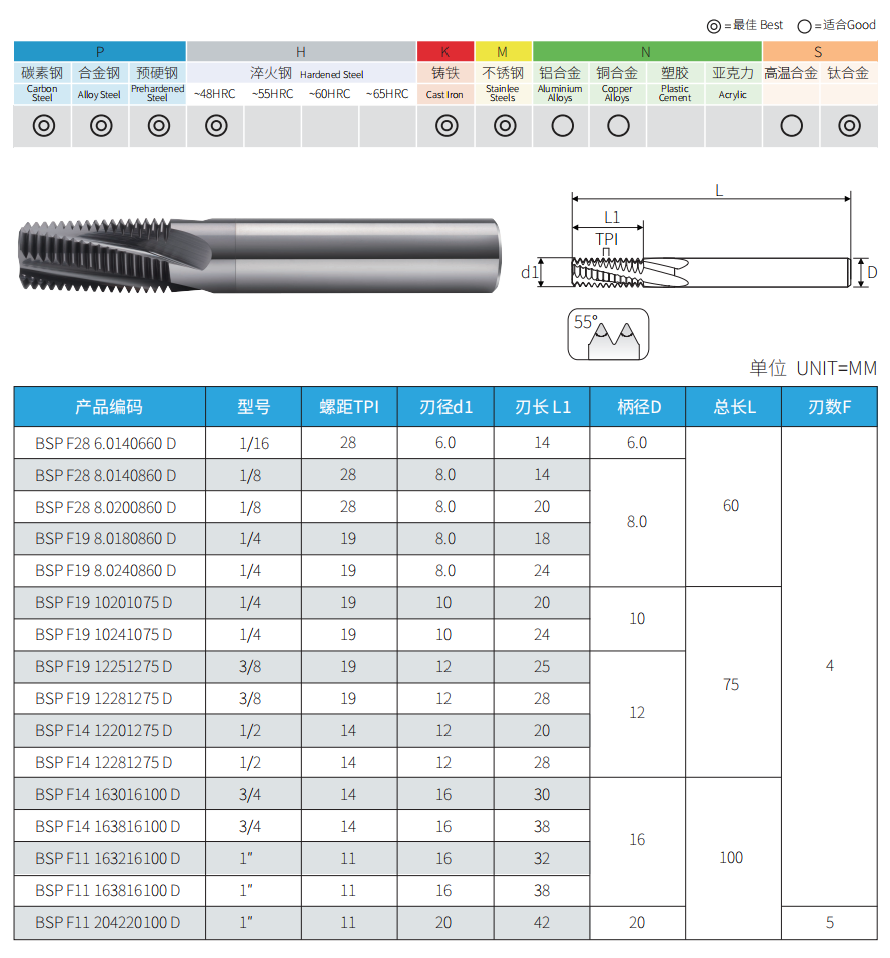

BSPP G — параллельные внутренние резьбы

Коды и размеры резьбонарезных фрез для параллельной трубной резьбы BSPP G

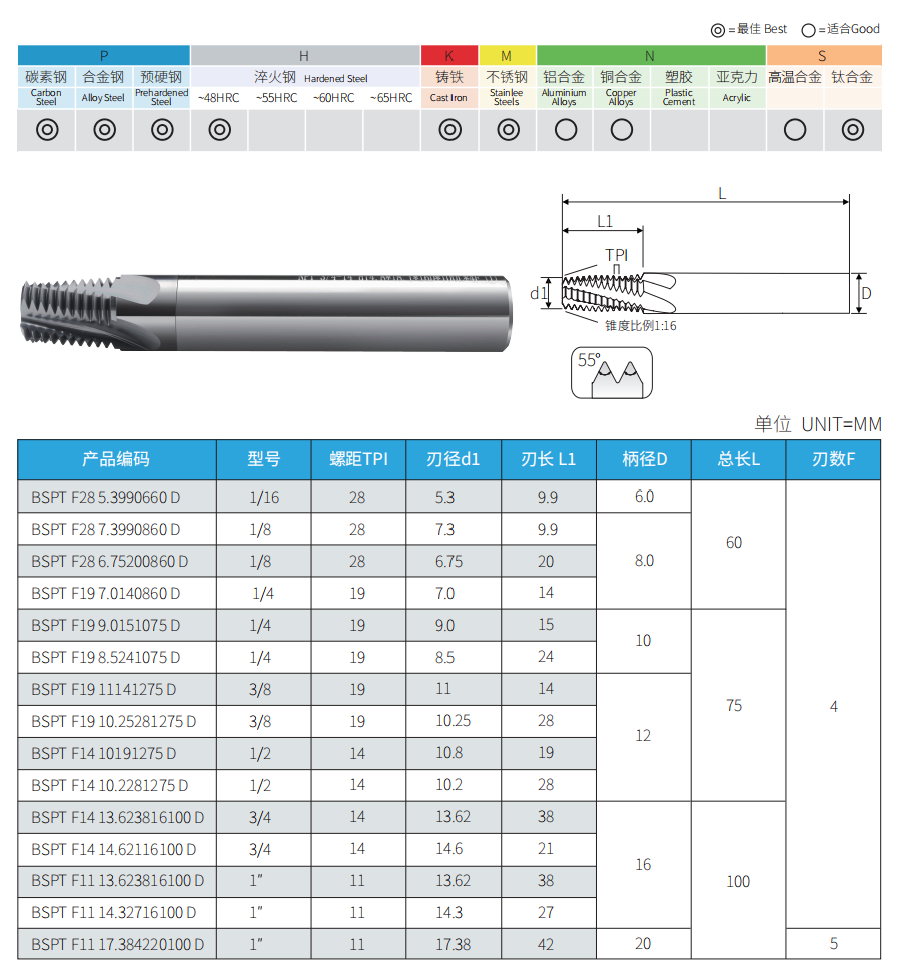

BSPT Rc — коническая внутренняя резьба

Коды и размеры резьбонарезных фрез BSPT Rc для труб с внутренней конической резьбой

Легенда к масштабу: TPI: количество витков на дюйм · d1: диаметр режущей кромки · L1: длина резания · D: диаметр хвостовика · L: общая длина · F: количество канавок.

Номинальный размер трубы и d1 не соответствуют диаметру готовой резьбы. Перед оформлением заказа уточните полное обозначение резьбы и код изделия.

Примечания по выбору

Форма и размер резьбы

Сопоставьте параллельный конус G или внутренний конус Rc, номинальный размер и количество витков на дюйм (TPI) с выбранной моделью.

Диаметр и длина резания

Проверьте вход резака, требуемую длину резьбы, зазор в нижней части и доступ к держателю.

Материал и покрытие

Уточните марку материала, твердость и тип покрытия при размещении стандартных или повторных заказов.

Советы по применению

  • Подтвердите траекторию инструмента ЧПУ для выбранной геометрии режущего инструмента G или Rc.
  • Следует использовать зажим с малым биением, минимальный вылет и обеспечить эффективный отвод стружки.
  • Скорость резания и подачу следует подбирать с учетом типа инструмента, материала и длины режущей кромки.
  • Перед запуском серийного производства проверьте первую резьбу с помощью калибра G или Rc.

Вам нужны размеры, цены или индивидуальные варианты?

Укажите обозначение G или Rc, длину резьбы, материал и количество, либо пришлите чертеж для подбора и расчета стоимости.

Запрос Цитировать

Настройка резьбофрезы BSPP G и BSPT Rc

Изготавливаемые на заказ резьбонарезные фрезы, соответствующие вашим чертежам G или Rc, длине резьбы, материалу и условиям доступа для обработки.

Резьба и размеры

G (параллельный) или Rc (внутренний конус), номинальный размер, TPI, диаметр режущей головки, длина режущей части и хвостовик.

Геометрия и покрытие

Геометрия фрезы, подготовка кромок и покрытие были пересмотрены с учетом материала и условий резания.

Требования к проверке

Требования к профилю, размерам и биению согласованы в соответствии с утвержденной спецификацией.

Для цитирования: Укажите обозначение G или Rc, номинальный размер, шаг резьбы (TPI), длину резьбы, диаметр внутреннего отверстия, материал, требования к калибру и количество. Для изготовления инструментов по индивидуальному заказу рекомендуется предоставить чертеж.

OEM и частные торговые марки

Фрезы с резьбой BSP с фирменной маркировкой для дистрибьюторов и поставщиков инструментов, с маркировкой, этикетками и защитной упаковкой.

Этикетки с маркировкой OEM и упаковка для метрических резьбонарезных фрез TR

Качество, контроль и доставка

Проверка материалов, контроль шлифования на станках с ЧПУ и окончательный контроль качества обеспечивают стабильное качество и правильную идентификацию по шкале G/Rc.

Контроль качества резьбонарезных фрез BSPP G и BSPT Rc

Основные пункты проверки

Геометрия резьбы

Профиль 55°, TPI и выбранная геометрия режущей кромки: параллельная G или коническая Rc.

Размеры и биение

Диаметр режущей части, длина режущей части, хвостовик, общая длина и радиальное биение.

Края и идентификация

Режущие кромки, внешний вид покрытия, маркировка продукции и упаковочные этикетки.

Завершённые темы: Проверьте первый компонент с помощью калибра G или Rc соответствующего размера.

Учет и повторная поставка

Информация о модели, размере, количестве нитей на дюйм (TPI) и партии может быть привязана к записям о заказах. Акты проверки согласовываются в соответствии с требованиями заказа; изготовление нестандартного инструмента осуществляется в соответствии с утвержденной редакцией чертежа.

Защитная упаковка

Отдельные трубки защищают режущие кромки. Этикетки позволяют чётко идентифицировать модели, размеры и партии G/Rc.

Коллекция серий твердосплавных резьбофрез Процесс изготовления защитной упаковки для резьбонарезных фрез BSP

Сроки изготовления и доставка

Стандартные инструменты

Обычно 1–3 рабочих дня, при наличии товара на складе.

Пользовательские инструменты

Срок изготовления подтверждается после утверждения чертежа, требований к покрытию, количества и проверки.

Экспортная упаковка, а также доставка курьерской службой, авиа- или морской перевозкой организуются в зависимости от объема заказа и пункта назначения.

Варианты экспортной упаковки для фрез для резьбы труб по стандарту BSP Варианты доставки и оплаты режущих инструментов HY

Часто задаваемые вопросы о резьбофрезах BSPP G и BSPT Rc

Подбор, изготовление инструментов по индивидуальному заказу и поставка дистрибьюторами внутренних трубных резьб стандарта BSP.

В чём заключается разница между резьбонарезными фрезами BSPP G и BSPT Rc?

Обе серии используют профиль 55° BSP. Модели серии G образуют параллельную внутреннюю резьбу; модели серии Rc — внутреннюю резьбу с конусностью 1:16. Выберите соответствующую серию, указанную на чертеже вашего клапана, фитинга или узла.

Какие размеры труб доступны, и может ли один резак обрабатывать трубы нескольких размеров?

Представлены следующие размеры: 1/16″, 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ и 1″, с количеством зубьев на дюйм (TPI), соответствующим каждому размеру. Эти модели с полным профилем имеют размерную специфику; выбирайте их по коду изделия, а не исходя из предположения, что одна фреза подходит для всех размеров с одинаковым значением TPI.

Как убедиться, что модель подходит для моего материала и отверстия?

Укажите обозначение G или Rc, длину резьбы, размеры внутреннего отверстия, материал и твердость. В основном используются сталь, нержавеющая сталь и чугун; для других материалов требуется проверка покрытия и геометрии. В глухих отверстиях также необходимо обеспечить достаточный зазор на дне и зазор для вывода.

Можете ли вы поставить фрезы для резьбы труб по стандарту BSP, изготовленные по индивидуальному заказу?

Да. Можно обсудить нестандартные размеры, длину реза, диаметр режущего элемента и хвостовика, общую длину, а также типы покрытий. Пришлите чертеж детали, требования к калибру и количество для оценки возможности изготовления и подготовки коммерческого предложения.

Предлагаете ли вы поставки под собственной торговой маркой для дистрибьюторов?

Да. Возможны следующие варианты: нанесение логотипа и кода товара, этикетки с указанием размера G/Rc, а также фирменная защитная упаковка. Утвержденные технические характеристики и идентификационные данные облегчают повторные заказы.

Каковы минимальный объем заказа (MOQ), условия предоставления образцов и сроки изготовления?

Минимальный объем заказа (MOQ) и условия предоставления образцов зависят от модели и степени индивидуализации. Стандартные изделия, имеющиеся на складе, обычно отправляются в течение 1–3 рабочих дней. Сроки изготовления изделий по индивидуальному заказу подтверждаются после утверждения чертежей, требований к покрытию, количества и контроля качества.

Каталог и данные по резке

Каталог резьбофрезерных станков

Сравните стандарты резьбы, модели и размеры.

Скачать каталог

Руководство по скоростям и подачам

Общие справочные данные по начальным параметрам для твердосплавных режущих инструментов.

Просмотреть данные о резке

Подтвердите условия резания для выбранной модели и материала. Перед запуском серийного производства проверьте первую резьбу с помощью указанного калибра G или Rc.
